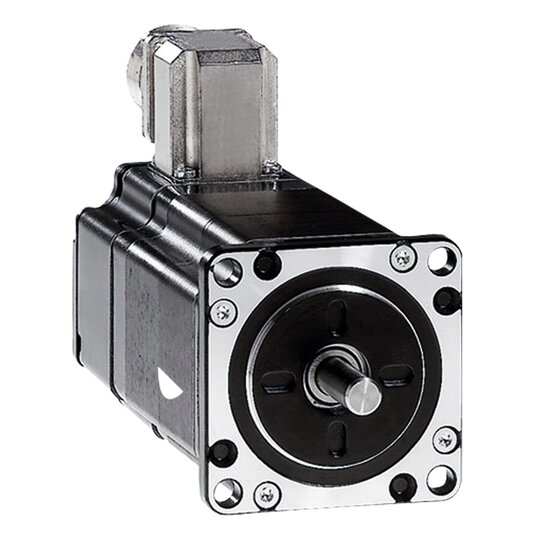

Schneider BRS368H130ACA Schrittmotor 3ph
1,70Nm Welle D8mm L79mm o.Bremse Steck.
1 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2788524
- EAN
- 3606485150703
- Hersteller-Nr.
- BRS368H130ACA
- DEHA.-Nr.
- 3682623
- eClass.-Nr.
- 27029090
- Herstellerlink
- Wunsch-Suchbegriff
| Ausführung | Schrittmotor |
| Bemessungsspannung | 230 V |
| Bemessungsstrom | 4,1 A |
| Bemessungsfrequenz | 50 - 60.0 Hz |
| Spannungsart | AC/DC |
| Anzahl der Phasen | 3 |
| Bemessungsleistung bei Bemessungsfrequenz | 0,26 kW |
| Bemessungsdrehzahl bei Bemessungsfrequenz | 3000 1/min |
| Werkstoff des Gehäuses | sonstige |
| Schutzart (IP) | IP56 |
| Polzahl | 6 |
| Bauform | sonstige |
| Motor-Energieeffizienzklasse | sonstige |
| Isolationsklasse nach IEC | sonstige |
| Belastungszyklus | sonstige |
| Nenndrehmoment | 11,42 Nm |
| Anlaufstromverhältnis | 0 |
| Anlaufdrehmomentverhältnis | 0 |
| Kippmomentverhältnis | 0 |
| Lager | sonstige |
| Mit Kondensschutz | false |
| Mit positivem Temperaturkoeffizienz-Resistor (PTC) | false |
| Mit Widerstandsthermometer-Detektor (RTD) | false |
| Intrinsische Sicherheit (IS) | ohne |
| Geeignet für Frequenzregelung | false |
| Betriebstemperatur | -25 - 40.0 €C |
| Überlastfähigkeit | false |
| Kühlmethode | sonstige |
| Ausführung Wellenende | Schrumpf |
| Vakuum-Druck-Imprägnierung (VPI) | sonstige |
Dreiphasiger Schrittmotor der Reihe Lexium BRS3. Diese Motorreihe zeichnet sich durch die robuste Bauweise und eine optimierte interne Geometrie aus, diese gewährleisten einen sehr leistungsstarken Schrittmotor und minimieren Wartungsaufwendungen. Dieser Motor verfügt über ein Haltemoment von 1,70 Nm. Das Flanschmaß beträgt 55 mm, die Motorlänge 79 mm und der Zentrierbund 38 mm. Die Welle hat einen Durchmesser von 8,0 mm, ist glatt ausgeführt und die Schutzart des Wellenendes ist IP41. Das Motorgehäuse hat die Schutzart IP56. Es ist kein Encoder vorhanden. Die nominale Versorgungsspannung beträgt 48 VDC und der Anschluss erfolgt über Steckverbinder. Eine Haltebremse ist bei diesem Motor nicht montiert. Bewegungen werden präzise, schrittweise durchgeführt, die von einem Schrittmotorverstärker Lexium SD315 definiert werden und so perfekt aufeinander abgestimmt sind.
