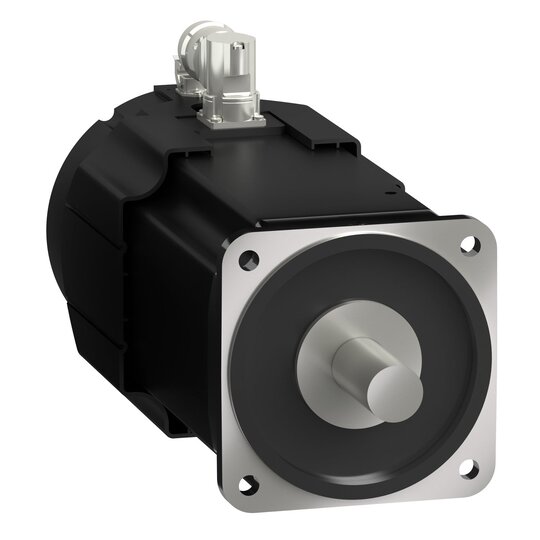

Schneider BMH1904P21A2B AC-Servomotor, BMH, 190 mm, 100 Nm, glatte Welle IP65

Hersteller-Nr. BMH1904P21A2B 50547156
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2434279
EAN
3606481041944
DEHA.-Nr.
6648083
eClass.-Nr.
27029090
Zolltarif-Nr.
85015230
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt

Verfügbarkeit beim Lieferanten anfragen
Ausführung Drehstrom-Synchronmotor
Bemessungsspannung 480 V
Bemessungsstrom 40 A
Bemessungsfrequenz 50 - 60.0 Hz
Spannungsart AC/DC
Anzahl der Phasen 3
Bemessungsleistung bei Bemessungsfrequenz 9,8 kW
Bemessungsdrehzahl bei Bemessungsfrequenz 3000 1/min
Werkstoff des Gehäuses sonstige
Schutzart (IP) IP65
Polzahl 10
Bauform sonstige
Motor-Energieeffizienzklasse sonstige
Isolationsklasse nach IEC sonstige
Belastungszyklus sonstige
Nenndrehmoment 46,8 Nm
Anlaufstromverhältnis 0
Anlaufdrehmomentverhältnis 0
Kippmomentverhältnis 0
Lager sonstige
Mit Kondensschutz false
Mit positivem Temperaturkoeffizienz-Resistor (PTC) false
Mit Widerstandsthermometer-Detektor (RTD) false
Intrinsische Sicherheit (IS) ohne
Geeignet für Frequenzregelung false
Betriebstemperatur 0 - 20.0 €C
Überlastfähigkeit false
Kühlmethode sonstige
Ausführung Wellenende sonstige
Vakuum-Druck-Imprägnierung (VPI) sonstige

Servomotor BMH der Reihe Lexium 32-Servoantriebe. Die BMH-Reihe der dreiphasigen AC-Servomotoren weist ein mittleres Rotorträgheitsmoment auf und ist perfekt für Anwendungen mit hohen Lasten angepaßt. Dank der Wicklungstechnologie ergibt sich eine sehr hohe Leistungsdichte in kompakter Ausführung. Dieser Servo hat ein nominelles Dauerstillstandsmoment von 100 Nm und erreicht ein Spitzendrehmoment von 230 Nm. Seine Nenndrehzahl beträgt in Abhängigkeit der Versorgungsspannung bis zu 2000 U/min. Es ergibt sich eine spannungsabhängige Nennleistung bis zu 9,8 kW. Der eingebaute Encoder ist als Singelturn mit 128 Perioden/Umdrehung (128x1024) als SinCos Hiperface ausgeführt. Der elektrische Anschluss erfolgt über Steckverbinder M40 und M23, um 90° gewinkelt und drehbar. Zur Befestigung beträgt der Motorflansch 190 mm. Die Antriebswelle hat einen Durchmesser von 38 mm. Das Wellenende ist glatt und konform zur Schutzart IP65 ausgeführt. Das Motorgehäuse entspricht der Schutzart IP65. Es ist keine Haltebremse vorhanden. Für den Betrieb des Synchronmotors empfehlen sich die Servoverstärker der Lexium-Reihe LXM32. Zur Unterstützung Ihrer Nachhaltigkeitsziele werden detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft bereitgestellt.
