Ausführung | Drehstrom-Synchronmotor |
Bemessungsspannung | 220 V |
Bemessungsstrom | 4,5 A |
Bemessungsfrequenz | 50 - 60.0 Hz |
Spannungsart | AC |
Anzahl der Phasen | 3 |
Bemessungsleistung bei Bemessungsfrequenz | 0,6 kW |
Werkstoff des Gehäuses | sonstige |
Schutzart (IP) | IP54 |
Polzahl | 0 |
Bauform | IM 3001 (B5) |
Motor-Energieeffizienzklasse | sonstige |
Isolationsklasse nach IEC | F |
Belastungszyklus | sonstige |
Rahmengröße nach IEC | 130 mm |
Nenndrehmoment | 5,73 Nm |
Anlaufstromverhältnis | 0 |
Anlaufdrehmomentverhältnis | 0 |
Kippmomentverhältnis | 0 |
Lager | Kugellager |
Mit Kondensschutz | false |
Mit positivem Temperaturkoeffizienz-Resistor (PTC) | false |
Mit Widerstandsthermometer-Detektor (RTD) | false |
Intrinsische Sicherheit (IS) | ohne |
Geeignet für Frequenzregelung | false |
Betriebstemperatur | 0 - 40.0 €C |
Überlastfähigkeit | true |
Kühlmethode | sonstige |
Ausführung Wellenende | Passfeder |
Vakuum-Druck-Imprägnierung (VPI) | sonstige |

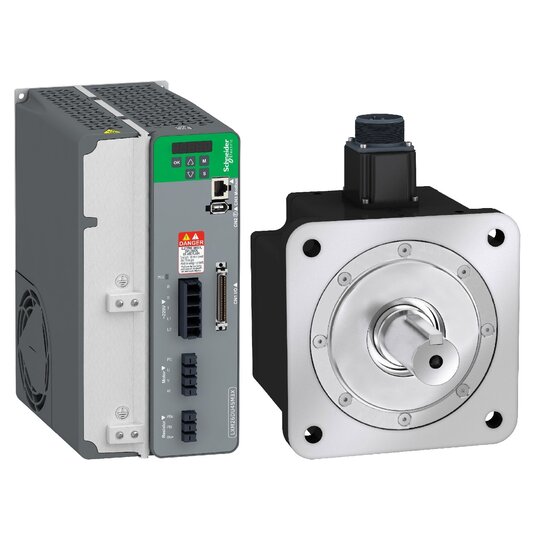

Servomotor BCH2 der Reihe Lexium 28-Servoantriebe. Die BCH2-Reihe beinhaltet bürstenlose synchrone AC-Servomotoren mit kompakten Abmessungen für dynamische Anwendungen. Dieser Servo hat ein nominelles Dauerstillstandsmoment von 19,1 Nm. Sein Wicklungstyp ist optimiert auf das Drehmoment bei 1500 U/min und weist ein mittleres Trägheitsmoment auf. Die Nennleistung beträgt 3000 W. Der elektrische Anschluss erfolgt über MIL-Stecker. Zur Befestigung beträgt der Motorflansch 180 mm. Ein hochauflösener 20Bit-Absolutwertgeber als Singelturn ermöglicht eine präzise Regelung. Das Wellenende ist für eine Passfeder ausgelegt und konform zu Schutzart IP65 ausgeführt. Das Motorgehäuse entspricht der Schutzart IP65. Eine Haltebremse ist integriert. Zum Betrieb ist der zugehörige Servorverstärker aus der Reihe Lexium 28 vorgesehen: LXM28.U20M3X. Zur Unterstützung Ihrer Nachhaltigkeitsziele werden detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft bereitgestellt.
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein
|
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein
|
Schneider 50546511
Art.-Nr. 2433635
