| Ausführung |
Drehstrom-Synchronmotor |
| Bemessungsspannung |
220 V |
| Bemessungsstrom |
1,5 A |
| Bemessungsfrequenz |
50 - 60.0 Hz |
| Spannungsart |
AC |
| Anzahl der Phasen |
3 |
| Bemessungsleistung bei Bemessungsfrequenz |
0,2 kW |
| Bemessungsdrehzahl bei Bemessungsfrequenz |
3000 1/min |
| Werkstoff des Gehäuses |
sonstige |
| Schutzart (IP) |
IP54 |
| Polzahl |
0 |
| Bauform |
IM 3001 (B5) |
| Motor-Energieeffizienzklasse |
sonstige |
| Isolationsklasse nach IEC |
F |
| Belastungszyklus |
sonstige |
| Rahmengröße nach IEC |
60 mm |
| Nenndrehmoment |
0,64 Nm |
| Anlaufstromverhältnis |
0 |
| Anlaufdrehmomentverhältnis |
0 |
| Kippmomentverhältnis |
0 |
| Lager |
Kugellager |
| Mit Kondensschutz |
false |
| Mit positivem Temperaturkoeffizienz-Resistor (PTC) |
false |
| Mit Widerstandsthermometer-Detektor (RTD) |
false |
| Intrinsische Sicherheit (IS) |
ohne |
| Geeignet für Frequenzregelung |
false |
| Betriebstemperatur |
0 - 40.0 €C |
| Überlastfähigkeit |
true |
| Kühlmethode |
sonstige |
| Ausführung Wellenende |
Passfeder |
| Vakuum-Druck-Imprägnierung (VPI) |
sonstige |

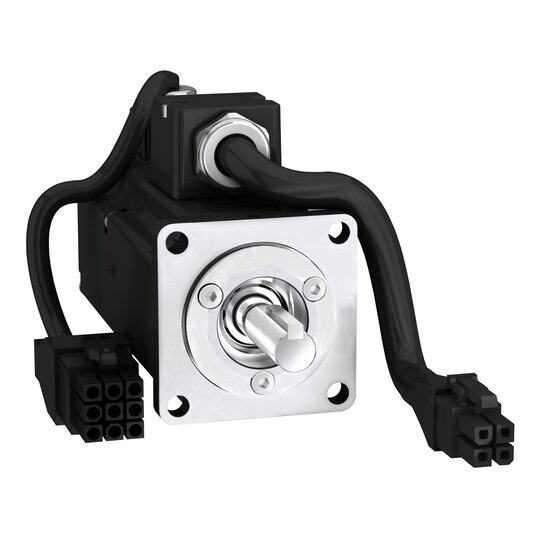

Servomotor BCH2 der Reihe Lexium 28-Servoantriebe. Die BCH2-Reihe beinhaltet bürstenlose synchrone AC-Servomotoren mit kompakten Abmessungen für dynamische Anwendungen. Dieser Servo hat ein nominelles Dauerstillstandsmoment von 0,16 Nm. Sein Wicklungstyp ist optimiert auf das Drehmoment bei 3000 U/min und weist ein mittleres Trägheitsmoment auf. Die Nennleistung beträgt 50 W. Der elektrische Anschluss erfolgt über freie Adern. Zur Befestigung beträgt der Motorflansch 40 mm. Ein hochauflösener 20Bit-Absolutwertgeber als Singelturn ermöglicht eine präzise Regelung. Das Wellenende ist für eine Passfeder ausgelegt und konform zu Schutzart IP65 ausgeführt. Das Motorgehäuse entspricht der Schutzart IP65. Eine Haltebremse ist integriert. Zum Betrieb ist der zugehörige Servorverstärker aus der Reihe Lexium 28 vorgesehen: LXM28.U20M3X. Zur Unterstützung Ihrer Nachhaltigkeitsziele werden detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft bereitgestellt.
