Netzspannung | 380 - 500.0 V |
Netzfrequenz | 50/60 Hz |
Eingangsphasenzahl | 3 |
Ausgangsphasenzahl | 3 |
Max. Ausgangsfrequenz | 599 Hz |
Max. Ausgangsspannung | 500 V |
Nennausgangsstrom I2N | 9,5 A |
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung | 4 kW |
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung | 4 kW |
Relative symmetrische Netzfrequenztoleranz | 5 % |
Relative symmetrische Netzspannungstoleranz | 10 % |
Anzahl der analogen Ausgänge | 1 |
Anzahl der analogen Eingänge | 3 |
Anzahl der digitalen Ausgänge | 1 |
Anzahl der digitalen Eingänge | 6 |
Mit Bedienelement | true |
Einsatz im Industriebereich zulässig | true |
Einsatz im Wohn- und Gewerbebereich zulässig | false |
Unterstützt Protokoll für TCP/IP | false |
Unterstützt Protokoll für PROFIBUS | true |
Unterstützt Protokoll für CAN | true |
Unterstützt Protokoll für INTERBUS | false |
Unterstützt Protokoll für ASI | false |
Unterstützt Protokoll für KNX | false |
Unterstützt Protokoll für MODBUS | true |
Unterstützt Protokoll für Data-Highway | false |
Unterstützt Protokoll für DeviceNet | true |
Unterstützt Protokoll für SUCONET | false |
Unterstützt Protokoll für LON | false |
Unterstützt Protokoll für PROFINET IO | true |
Unterstützt Protokoll für PROFINET CBA | false |
Unterstützt Protokoll für SERCOS | false |
Unterstützt Protokoll für Foundation Fieldbus | false |
Unterstützt Protokoll für EtherNet/IP | true |
Unterstützt Protokoll für AS-Interface Safety at Work | false |
Unterstützt Protokoll für DeviceNet Safety | false |
Unterstützt Protokoll für INTERBUS-Safety | false |
Unterstützt Protokoll für PROFIsafe | false |
Unterstützt Protokoll für SafetyBUS p | false |
Unterstützt Protokoll für BACnet | false |
Unterstützt Protokoll für sonstige Bussysteme | true |
Anzahl der HW-Schnittstellen Industrial Ethernet | 1 |
Anzahl der Schnittstellen PROFINET | 0 |
Anzahl der HW-Schnittstellen seriell RS-232 | 0 |
Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
Anzahl der HW-Schnittstellen seriell RS-485 | 1 |
Anzahl der HW-Schnittstellen seriell TTY | 0 |
Anzahl der HW-Schnittstellen USB | 0 |
Anzahl der HW-Schnittstellen parallel | 0 |
Anzahl der HW-Schnittstellen sonstige | 1 |
Mit optischer Schnittstelle | false |
Mit PC-Anschluss | true |
Bremschopper integriert | false |
4-Quadrantenbetrieb möglich | true |
Art des Umrichters | U-Umrichter |
Schutzart (IP) | IP20 |
Schutzart (NEMA) | 1 |
Höhe | 184 mm |
Breite | 140 mm |
Tiefe | 158 mm |

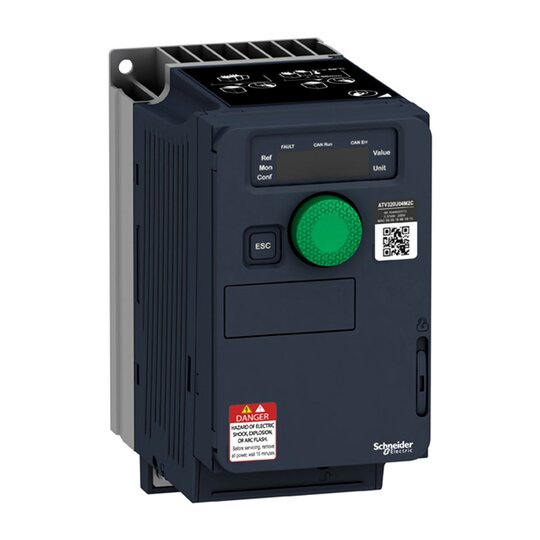

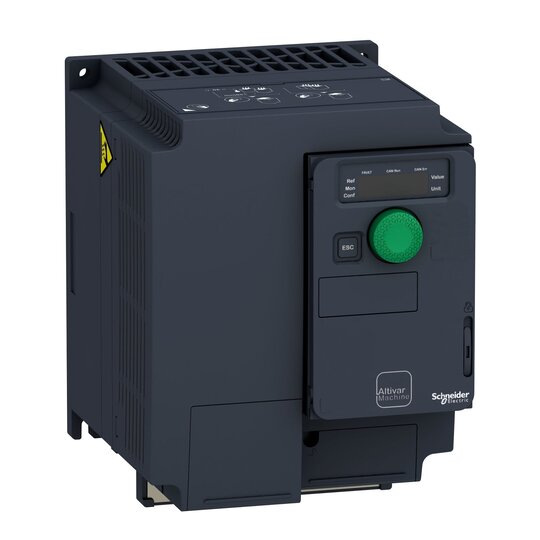

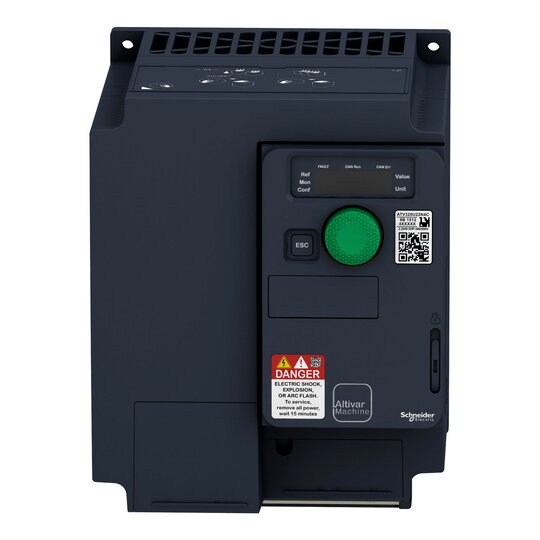

Frequenzumrichter ATV320, Kompakt. Abmessungen 180 x 330 x 198 (mit EMV-Platte) mm, Leistung KW 15 kW. Versorgungsspannung 3-phasig 380-500 V 50/60 Hz, mit integriertem EMV-Filter. Bemessungsversorgungsspannung, min. U1, max. U2 200 (U1)-240 V (U2), 380 (U1)-500 V (U2). Umrichter werden mit integriertem EMV-Filter der Kategorie C2 geliefert. Der Filter kann abgeschaltet werden. Umrichter werden mit einer EMV-Platte zur kundenseitigen Montage geliefert. Beschreibung Integrierte Sicherheitstechnik mit 5 Funktionen sicher abgeschaltetes Drehmoment (STO), sicherer Halt1 (SS1), sicher reduzierte Geschwindigkeit (SLS), sichere Schütztürzuhaltung (GDL), sichere maximale Geschwindigkeit (SMS). Betrieb von Asynchron- und Synchronmotoren in open loop. SVC Regelung (sensorless vector control) bringt höchste Drehzahlgüte und Stabilität U/F Regelung, U/F2 Regelung, Energiesparfunktion. Max. Frequenz 599 Hz. Einfachste Inbetriebnahme, intuitive Bedienung sowie durch Plug & Drive, voreingestellt auf die gängigsten Applikationen. Möglichkeiten zum Laden, Editieren, Sichern der Konfigurationen des Umrichters mit Tools, wie der Inbetriebnahmesoftware SoMove, den dezentralen Terminals und den Konfigurationstools -Simple-Loader- und -Multi-Loader-. Funkentstörfilter Klasse A integriert, deaktivierbar. Für den Betrieb an IT-Netzen. 6 Logikeingänge mehrfach mit Funktionen belegbar, 3 Analogeingänge, davon 2 umschaltbar als Digitaleingänge. Integriertes Bremsmodul ermöglicht den 4-Quadranten-Betrieb ohne Nachrüstung.
