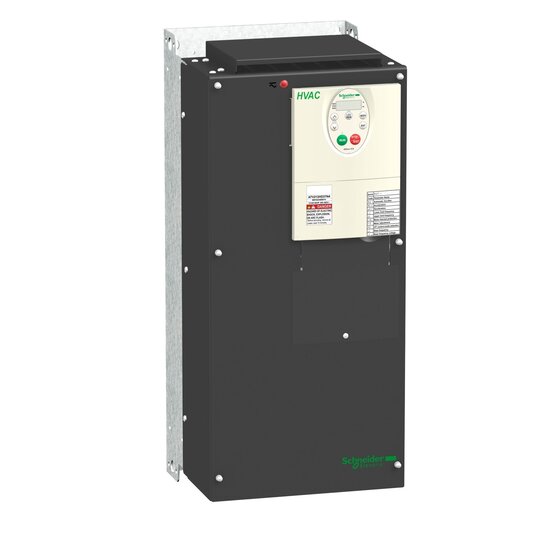

Schneider ATV212HD45N4 Frequenzumrichter IP21 45kW 3ph 480V EMV
1 Stück

Listenpreis
Art.-Nr.
2769121
EAN
3606480322570
Hersteller-Nr.
ATV212HD45N4
DEHA.-Nr.
3616874
eClass.-Nr.
27023101
Zolltarif-Nr.
85044095
Netzspannung 380 - 480.0 V
Netzfrequenz 50/60 Hz
Eingangsphasenzahl 3
Ausgangsphasenzahl 3
Max. Ausgangsfrequenz 200 Hz
Max. Ausgangsspannung 480 V
Nennausgangsstrom I2N 94 A
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung 45 kW
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung 45 kW
Relative symmetrische Netzfrequenztoleranz 5 %
Relative symmetrische Netzspannungstoleranz 10 %
Anzahl der analogen Ausgänge 1
Anzahl der analogen Eingänge 2
Anzahl der digitalen Ausgänge 0
Anzahl der digitalen Eingänge 3
Mit Bedienelement true
Einsatz im Industriebereich zulässig true
Einsatz im Wohn- und Gewerbebereich zulässig true
Unterstützt Protokoll für TCP/IP false
Unterstützt Protokoll für PROFIBUS false
Unterstützt Protokoll für CAN false
Unterstützt Protokoll für INTERBUS false
Unterstützt Protokoll für ASI false
Unterstützt Protokoll für KNX false
Unterstützt Protokoll für MODBUS true
Unterstützt Protokoll für Data-Highway false
Unterstützt Protokoll für DeviceNet false
Unterstützt Protokoll für SUCONET false
Unterstützt Protokoll für LON true
Unterstützt Protokoll für PROFINET IO false
Unterstützt Protokoll für PROFINET CBA false
Unterstützt Protokoll für SERCOS false
Unterstützt Protokoll für Foundation Fieldbus false
Unterstützt Protokoll für EtherNet/IP false
Unterstützt Protokoll für AS-Interface Safety at Work false
Unterstützt Protokoll für DeviceNet Safety false
Unterstützt Protokoll für INTERBUS-Safety false
Unterstützt Protokoll für PROFIsafe false
Unterstützt Protokoll für SafetyBUS p false
Unterstützt Protokoll für BACnet false
Unterstützt Protokoll für sonstige Bussysteme true
Anzahl der HW-Schnittstellen Industrial Ethernet 0
Anzahl der Schnittstellen PROFINET 0
Anzahl der HW-Schnittstellen seriell RS-232 0
Anzahl der HW-Schnittstellen seriell RS-422 0
Anzahl der HW-Schnittstellen seriell RS-485 1
Anzahl der HW-Schnittstellen seriell TTY 0
Anzahl der HW-Schnittstellen USB 0
Anzahl der HW-Schnittstellen parallel 0
Anzahl der HW-Schnittstellen sonstige 0
Mit optischer Schnittstelle false
Mit PC-Anschluss true
Bremschopper integriert false
4-Quadrantenbetrieb möglich false
Art des Umrichters U-Umrichter
Schutzart (IP) IP21
Höhe 550 mm
Breite 240 mm
Tiefe 244 mm

Umrichter für HLK-Anwendungen. Frequenzumrichter ATV212, EMV, IP21. Leistung KW 45 kW. Netz 380-480 V, 3-phasig, 50 / 60 Hz, anreihbar. Keine zusätzliche DC-Drossel erforderlich (Stromklirrfaktor THDi 35 %). Klasse C2 integriert (bei Schutzart IP 55 auch Klasse C1 möglich). Plug & Drive-Ausführung für sofortige Inbetriebnahme nach dem Anschließen. Max. Überlastmoment 120 %. Integrierte Kommunikationsbusse der Gebäudetechnik Modbus, BACNet, METASYS N2, APOGEE FLN. Steckbare Optionskarten für LonWorks. Low Harmonic Technologie (LHT) für den umweltfreundlichen Einsatz. Es ist kein Zubehör zur Reduzierung der Oberwellenströme wie in der Vorschrift für Gebäude erforderlich (keine DC-Drossel, Netzdrosseln) THDi (Stromklirrfaktor) 35 % (IEC 61000-3-12 48 %). Selbstanpassung der Hoch- und Auslauframpen, zur Optimierung des Energieverbrauchs. Dezentrales Bedienterminal für Selbsteinstellung der Funktionen und Fernladen/-speichern der Konfigurationen. Ausgezeichnete Festigkeit unter schwierigen Umgebungsbedingungen (50 °C im Dauerbetrieb).I &tilde, 30%).... Applications: ..
