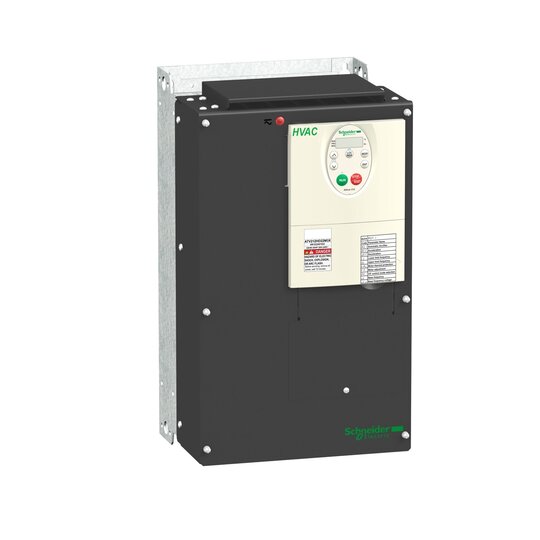

Schneider ATV212HD22N4 Frequenzumrichter IP21 22kW 3ph 480V EMV
1 Stück

Listenpreis: Bitte einloggen
Art.-Nr.: 2767887
EAN: 3606480322549
Hersteller-Nr.: ATV212HD22N4
DEHA.-Nr.: 3616860
eClass.-Nr.: 27023101
Zolltarif-Nr.: 85044095

Netzspannung	380 - 480.0 V
Netzfrequenz	50/60 Hz
Eingangsphasenzahl	3
Ausgangsphasenzahl	3
Max. Ausgangsfrequenz	200 Hz
Max. Ausgangsspannung	480 V
Nennausgangsstrom I2N	43,5 A
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung	22 kW
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung	22 kW
Relative symmetrische Netzfrequenztoleranz	5 %
Relative symmetrische Netzspannungstoleranz	10 %
Anzahl der analogen Ausgänge	1
Anzahl der analogen Eingänge	2
Anzahl der digitalen Ausgänge	0
Anzahl der digitalen Eingänge	3
Mit Bedienelement	true
Einsatz im Industriebereich zulässig	true
Einsatz im Wohn- und Gewerbebereich zulässig	true
Unterstützt Protokoll für TCP/IP	false
Unterstützt Protokoll für PROFIBUS	false
Unterstützt Protokoll für CAN	false
Unterstützt Protokoll für INTERBUS	false
Unterstützt Protokoll für ASI	false
Unterstützt Protokoll für KNX	false
Unterstützt Protokoll für MODBUS	true
Unterstützt Protokoll für Data-Highway	false
Unterstützt Protokoll für DeviceNet	false
Unterstützt Protokoll für SUCONET	false
Unterstützt Protokoll für LON	true
Unterstützt Protokoll für PROFINET IO	false
Unterstützt Protokoll für PROFINET CBA	false
Unterstützt Protokoll für SERCOS	false
Unterstützt Protokoll für Foundation Fieldbus	false
Unterstützt Protokoll für EtherNet/IP	false
Unterstützt Protokoll für AS-Interface Safety at Work	false
Unterstützt Protokoll für DeviceNet Safety	false
Unterstützt Protokoll für INTERBUS-Safety	false
Unterstützt Protokoll für PROFIsafe	false
Unterstützt Protokoll für SafetyBUS p	false
Unterstützt Protokoll für BACnet	false
Unterstützt Protokoll für sonstige Bussysteme	true
Anzahl der HW-Schnittstellen Industrial Ethernet	0
Anzahl der Schnittstellen PROFINET	0
Anzahl der HW-Schnittstellen seriell RS-232	0
Anzahl der HW-Schnittstellen seriell RS-422	0
Anzahl der HW-Schnittstellen seriell RS-485	1
Anzahl der HW-Schnittstellen seriell TTY	0
Anzahl der HW-Schnittstellen USB	0
Anzahl der HW-Schnittstellen parallel	0
Anzahl der HW-Schnittstellen sonstige	0
Mit optischer Schnittstelle	false
Mit PC-Anschluss	true
Bremschopper integriert	false
4-Quadrantenbetrieb möglich	false
Art des Umrichters	U-Umrichter
Schutzart (IP)	IP21
Höhe	420 mm
Breite	240 mm
Tiefe	214 mm

Umrichter für HLK-Anwendungen. Frequenzumrichter ATV212, EMV, IP21. Leistung KW 22 kW. Netz 380-480 V, 3-phasig, 50 / 60 Hz, anreihbar. Keine zusätzliche DC-Drossel erforderlich (Stromklirrfaktor THDi 35 %). Klasse C2 integriert (bei Schutzart IP 55 auch Klasse C1 möglich). Plug & Drive-Ausführung für sofortige Inbetriebnahme nach dem Anschließen. Max. Überlastmoment 120 %. Integrierte Kommunikationsbusse der Gebäudetechnik Modbus, BACNet, METASYS N2, APOGEE FLN. Steckbare Optionskarten für LonWorks. Low Harmonic Technologie (LHT) für den umweltfreundlichen Einsatz. Es ist kein Zubehör zur Reduzierung der Oberwellenströme wie in der Vorschrift für Gebäude erforderlich (keine DC-Drossel, Netzdrosseln) THDi (Stromklirrfaktor) 35 % (IEC 61000-3-12 48 %). Selbstanpassung der Hoch- und Auslauframpen, zur Optimierung des Energieverbrauchs. Dezentrales Bedienterminal für Selbsteinstellung der Funktionen und Fernladen/-speichern der Konfigurationen. Ausgezeichnete Festigkeit unter schwierigen Umgebungsbedingungen (50 °C im Dauerbetrieb).I &tilde, 30%).... Applications: ..
