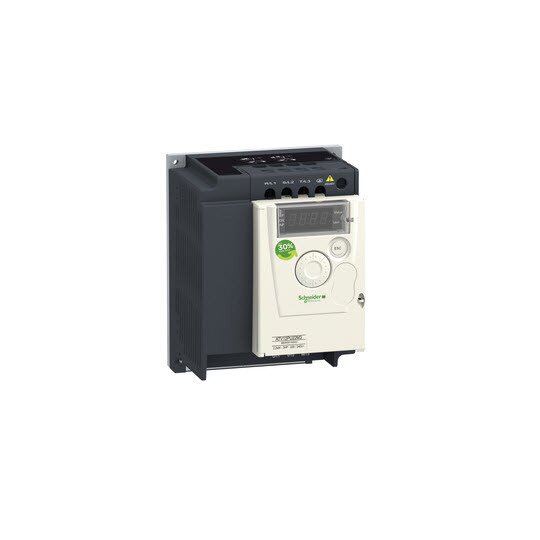

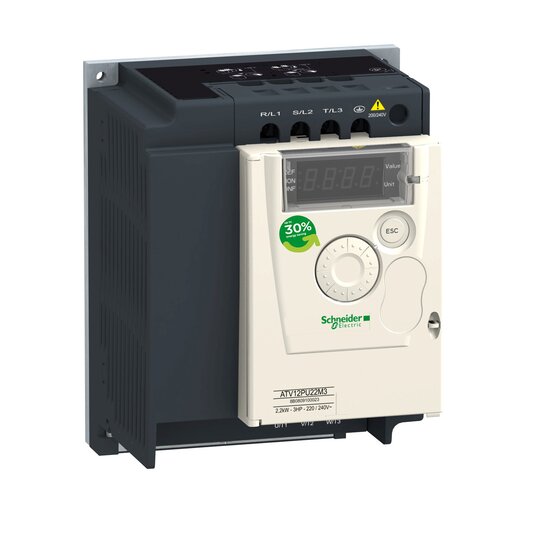

Schneider ATV12PU22M3 Frequenzumrichter 2,2kW 3ph 200V Kühlkörper TB
1 Stück

Listenpreis
Art.-Nr.
2752721
EAN
3606480071249
Hersteller-Nr.
ATV12PU22M3
DEHA.-Nr.
3150236
eClass.-Nr.
27023101
Zolltarif-Nr.
85044095
Netzspannung 200 - 240.0 V
Netzfrequenz 50/60 Hz
Eingangsphasenzahl 3
Ausgangsphasenzahl 3
Max. Ausgangsfrequenz 400 Hz
Max. Ausgangsspannung 230 V
Nennausgangsstrom I2N 10 A
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung 2,2 kW
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung 2,2 kW
Relative symmetrische Netzfrequenztoleranz 5 %
Relative symmetrische Netzspannungstoleranz 10 %
Anzahl der analogen Ausgänge 1
Anzahl der analogen Eingänge 1
Anzahl der digitalen Ausgänge 1
Anzahl der digitalen Eingänge 4
Mit Bedienelement true
Einsatz im Industriebereich zulässig true
Einsatz im Wohn- und Gewerbebereich zulässig true
Unterstützt Protokoll für TCP/IP false
Unterstützt Protokoll für PROFIBUS false
Unterstützt Protokoll für CAN false
Unterstützt Protokoll für INTERBUS false
Unterstützt Protokoll für ASI false
Unterstützt Protokoll für KNX false
Unterstützt Protokoll für MODBUS true
Unterstützt Protokoll für Data-Highway false
Unterstützt Protokoll für DeviceNet false
Unterstützt Protokoll für SUCONET false
Unterstützt Protokoll für LON false
Unterstützt Protokoll für PROFINET IO false
Unterstützt Protokoll für PROFINET CBA false
Unterstützt Protokoll für SERCOS false
Unterstützt Protokoll für Foundation Fieldbus false
Unterstützt Protokoll für EtherNet/IP false
Unterstützt Protokoll für AS-Interface Safety at Work false
Unterstützt Protokoll für DeviceNet Safety false
Unterstützt Protokoll für INTERBUS-Safety false
Unterstützt Protokoll für PROFIsafe false
Unterstützt Protokoll für SafetyBUS p false
Unterstützt Protokoll für BACnet false
Unterstützt Protokoll für sonstige Bussysteme false
Anzahl der HW-Schnittstellen Industrial Ethernet 0
Anzahl der Schnittstellen PROFINET 0
Anzahl der HW-Schnittstellen seriell RS-232 0
Anzahl der HW-Schnittstellen seriell RS-422 0
Anzahl der HW-Schnittstellen seriell RS-485 1
Anzahl der HW-Schnittstellen seriell TTY 0
Anzahl der HW-Schnittstellen USB 0
Anzahl der HW-Schnittstellen parallel 0
Anzahl der HW-Schnittstellen sonstige 8
Mit optischer Schnittstelle false
Mit PC-Anschluss true
Bremschopper integriert false
4-Quadrantenbetrieb möglich false
Art des Umrichters U-Umrichter
Schutzart (IP) IP20
Höhe 143 mm
Breite 105 mm
Tiefe 98,2 mm

Altivar Machine ATV12 ist ein Angebot an drehzahlvariablen Antrieben für gewerbliche Geräte und einfache Maschinen. Er arbeitet mit einer Nennleistung von bis zu 2,2 kW / 3 PS und einer Nennspannung von 200 V bis 240 V AC. Er ist auf einer Grundplatte zur Montage am Maschinenrahmen konzipiert. Die Oberfläche des Rahmens sollte die Wärmeableitung ermöglichen. Er verfügt über erweiterte PID- und Catch-on-the-Fly-Funktionen, eine einfache Verkabelung und eine einfache Einstellung der Motorsteuerung. Je nach Bedarf kann er ohne Kühlkörper, mit integriertem EMV-Filter oder als Standardversion geliefert werden. Der Altivar 12-Antrieb ist standardmäßig mit dem Modbus-Kommunikationsprotokoll ausgestattet. Dieser Altivar Machine ATV12 ist für einfache Anwendungen in der Industrie, in gewerblichen Maschinen und in HLK-Maschinen wie Förderbänder, Pumpen, Absauganlagen, Zugangsschranken und Laufbänder konzipiert. Es entspricht IEC, UL und anderen internationalen Normen. Die Kompatibilität mit der SoMove-Software ermöglicht das Speichern und Übertragen von Konfigurationen auf ein Ersatzlaufwerk, was die Ausfallzeiten bei der Wartung reduziert. Er zeichnet sich durch eine optimierte Anwendung von Leistung und Drehmoment für Lüftungs- und Pumpanwendungen aus, wodurch bis zu 30% Energie eingespart werden kann. Die ATV12-Reihe erfüllt die grundlegenden Anforderungen an Maschinen, die mit Einfachheit verbunden sind.ngs). Health (medical beds, running machines). Food and drink (mills, kneading machines, mixers, etc.)., Other types of application. Food and drink (battery farming, greenhouses, etc.). Mobile machines and small devices equipped with a power socket. Applications which traditionally use other solutions (2-speed DC motors, mechanical drives, etc.)..
