Bohrlochabstand mittig | 10 mm |
Explosionsgeprüfte Ausführung "Ex e" | false |
Anschließbarer Leiterquerschnitt eindrähtig | 0.324 - 0.324 qmm |
Bemessungsstrom In | 0,12 A |
Bemessungsspannung | 24 V |
Ausführung elektrischer Anschluss 1 | Schraubanschluss |
Ausführung elektrischer Anschluss 2 | Steckanschluss |
Polzahl | 16 |
Anzahl der Klemmstellen je Pol | 2 |
Montageart | Hutschiene TH35 |
Werkstoff des Isolierkörpers | Thermoplast |
Betriebstemperatur | -5 - 60.0 €C |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | sonstige |
Halogenfrei | false |
Abschlussplatte erforderlich | false |
Farbe | grau |
Transparent | false |

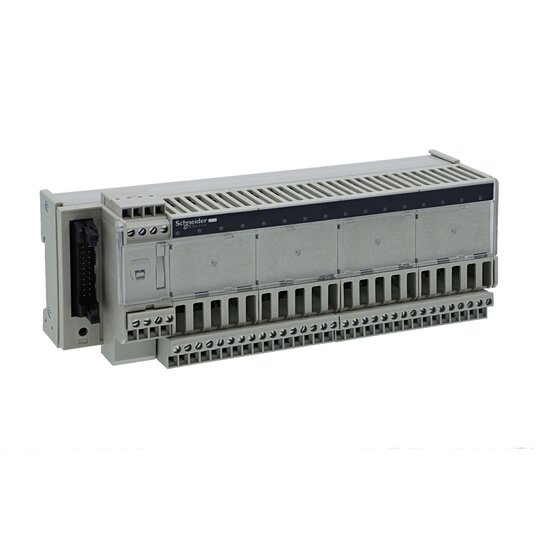

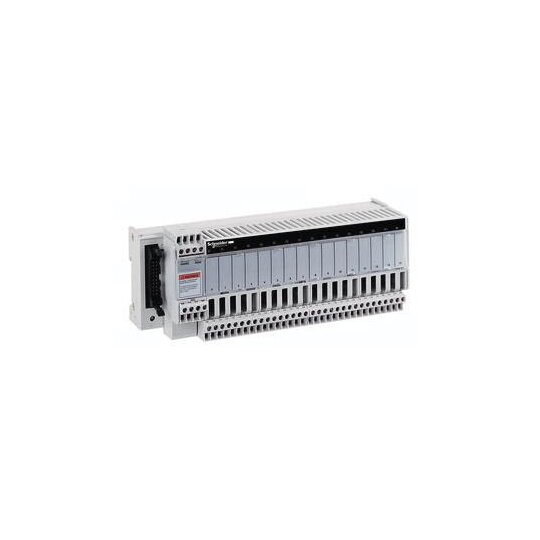

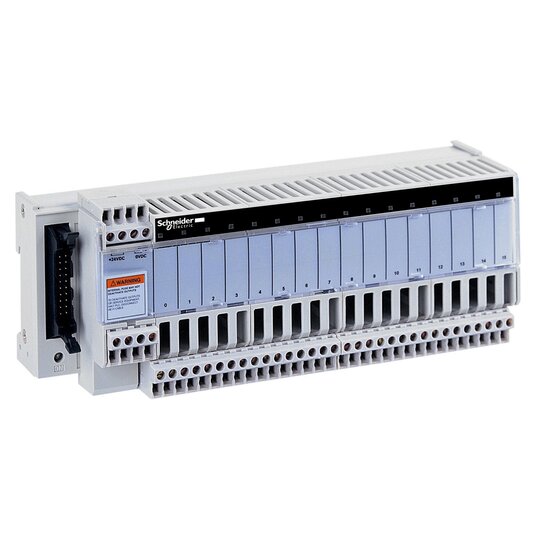

Dieses Produkt ist Teil des Modicon ABE7-Sortiments, einem Angebot an Anschlussgrundplatten für das vorverdrahtete Telefast-System. Die Anschlussplatte mit verlötetem Halbleiter-Ausgangsrelais bietet 16 Kanäle. Es hat 2 Klemmen pro Kanal. Dieses Produkt ermöglicht den schnellen Anschluss von E/A-Modulen. Es handelt sich um eine Relaisunterbaugruppe mit einer Versorgungsspannung von 19V bis 30V DC und einem Strom von 0,012A pro Kanal. Es ist mit Schraubklemmen für den elektrischen Anschluss ausgestattet. Es ist ein Produkt der Schutzart IP2x. Es wiegt 0,37 kg. Es ist für alle Arten von industriellen Anwendungen geeignet. Dieses Produkt ist durch GL, CSA, DNV, BV, LROS und UL zertifiziert. Die Befestigung erfolgt durch Klammern (35mm symmetrische DIN-Schiene) und Schrauben (massive Platte mit Befestigungssatz). Modicon ABE7 vereinfacht die Verdrahtung in Automatisierungssystemen. Vorverdrahtetes System, das den Anschluss und die Anpassung der Steuersignale der mit HE10-Steckern ausgestatteten SPS-Karten ermöglicht.
