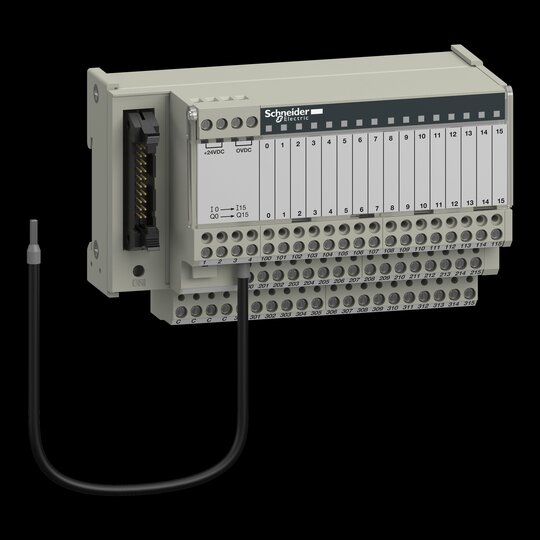

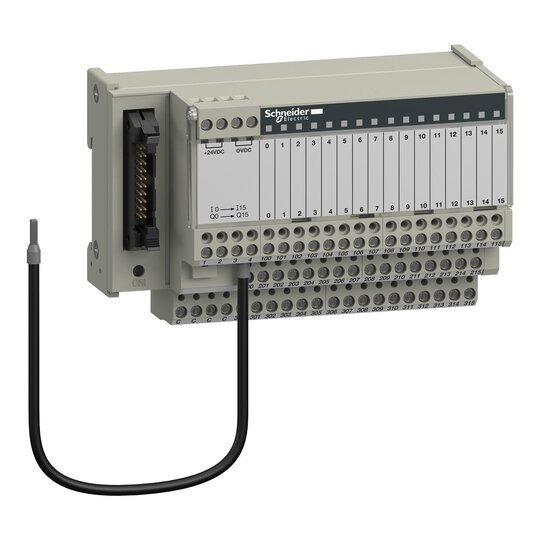

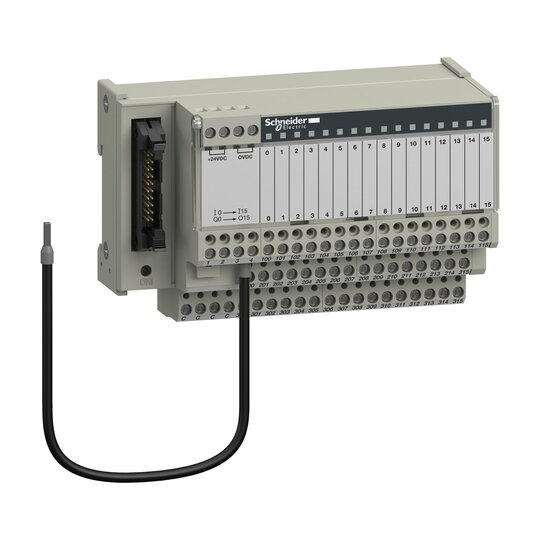

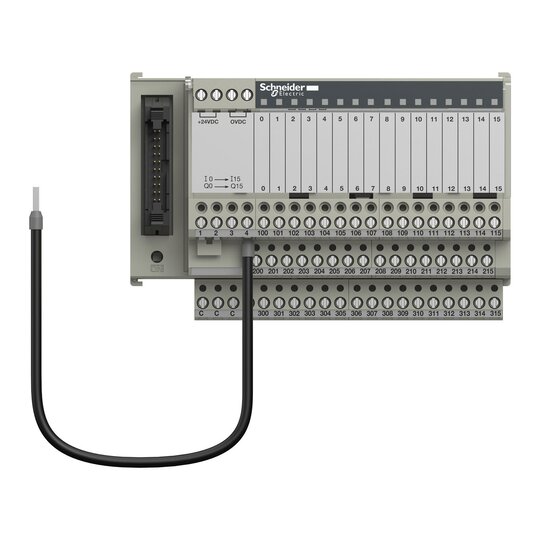

Schneider ABE7H16R31 passiver Klemmenblock 16Ein-/Ausgänge LED
1 Stück

Listenpreis
Art.-Nr.
2754872
EAN
3389110544985
Hersteller-Nr.
ABE7H16R31
DEHA.-Nr.
0977373
eClass.-Nr.
27440108
Zolltarif-Nr.
85369095
Anschließbarer Leiterquerschnitt 0.09 - 2.5 qmm
Kabelaußendurchmesser für Kabelverschraubung 0.09 - 2.5 mm
Kabellänge konfigurierbar true
Anzahl der Sensor-/Aktor-Steckplätze 1
Anzahl der Kanäle pro Steckplatz 16
Ausführung der Abgänge für Sensor-/Aktorleitungen sonstige
Polzahl der Sensor-/Aktor-Steckplätze 16
Bemessungsspannung 24 V
Verschmutzungsgrad 2
Betriebsspannung 24 - 24.0 V
Max. Strombelastbarkeit pro E/A-Signal 0,5 A
Max. Strombelastbarkeit pro Anschlusssockel 1,8 A
Max. Summenstrom 1,8 A
Durchmesser der Kontaktbuchse 2,5 mm
Werkstoff des Kontaktgrundkörpers sonstige Kupferlegierungen
Werkstoff der Kontaktbeschichtung sonstige
Werkstoff des Isolierkörpers sonstige
Gewindebuchsen der Sensor-/Aktor-Steckplätze sonstige
Mit LED-Anzeige true
Mit Potenzialtrennung false
Anschluss für NPN-Sensoren true
Schleppkettentauglichkeit der Fixkabelversion false
Werkstoff des Gehäuses Kunststoff metallisiert
Gehäusefarbe grau
Betriebstemperatur -5 - 60.0 €C
Schutzart (IP) IP2X
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Breite 125 mm
Höhe 70 mm
Tiefe 67 mm

Vorverdrahteter Anschlussverteiler Advantys Telefast bedeutet Einfachheit zur Rationalisierung der Verdrahtung Ihrer Geräte in Ihrem Automatisierungssystem.
