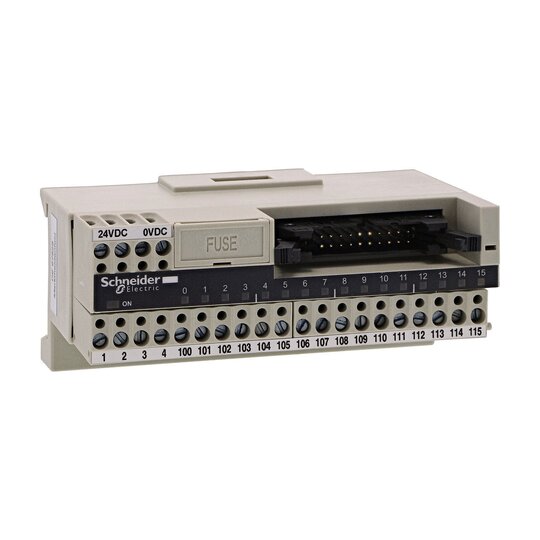

Schneider ABE7H16C11 passiver Klemmenblock 16Ein-/Ausgänge LED

Hersteller-Nr. ABE7H16C11 184314
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2754885
EAN
3389110251180
DEHA.-Nr.
0977362
eClass.-Nr.
27440108
Zolltarif-Nr.
85369095
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt

Verfügbarkeit beim Lieferanten anfragen
Anschließbarer Leiterquerschnitt 0.09 - 2.5 qmm
Kabelaußendurchmesser für Kabelverschraubung 0.09 - 2.5 mm
Kabellänge konfigurierbar true
Anzahl der Sensor-/Aktor-Steckplätze 1
Anzahl der Kanäle pro Steckplatz 16
Ausführung der Abgänge für Sensor-/Aktorleitungen sonstige
Polzahl der Sensor-/Aktor-Steckplätze 16
Bemessungsspannung 24 V
Verschmutzungsgrad 2
Betriebsspannung 24 - 24.0 V
Max. Strombelastbarkeit pro E/A-Signal 0,5 A
Max. Strombelastbarkeit pro Anschlusssockel 1,8 A
Max. Summenstrom 1,8 A
Durchmesser der Kontaktbuchse 2,5 mm
Werkstoff des Kontaktgrundkörpers sonstige Kupferlegierungen
Werkstoff der Kontaktbeschichtung sonstige
Werkstoff des Isolierkörpers sonstige
Gewindebuchsen der Sensor-/Aktor-Steckplätze sonstige
Mit LED-Anzeige true
Mit Potenzialtrennung false
Anschluss für NPN-Sensoren false
Schleppkettentauglichkeit der Fixkabelversion false
Werkstoff des Gehäuses Kunststoff metallisiert
Gehäusefarbe grau
Betriebstemperatur -5 - 60.0 €C
Schutzart (IP) IP2X
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Breite 106 mm
Höhe 63 mm
Tiefe 64 mm

Dieses Produkt ist Teil des Modicon ABE7-Sortiments, einem Angebot an Anschlussgrundplatten für das vorverdrahtete Telefast-System. Diese passive Miniatur-Anschlussleiste bietet 16 modulare Eingangs-/Ausgangskanäle. Es hat 1 Klemme pro Kanal. Es handelt sich um einen Unterbau mit einem maximalen Versorgungsstrom von 1,8 A und einer Nennversorgungsspannung von 19 V bis 30 V. Es ist mit Schraubklemmen für den elektrischen Anschluss ausgestattet. Es ist ein Produkt der Schutzart IP2x. Es wiegt 0,16 kg. Es ist für alle Arten von industriellen Anwendungen geeignet. Dieses Produkt ist zertifiziert durch GL, BV, CSA, UL, DNV und LROS. Die Befestigung erfolgt durch Klammern (35mm symmetrische DIN-Schiene) und Schrauben (massive Platte mit Befestigungssatz). Modicon ABE7 vereinfacht die Verdrahtung in Automatisierungssystemen. Vorverdrahtetes System, das den Anschluss und die Anpassung der Steuersignale der mit HE10-Steckern ausgestatteten SPS-Karten ermöglicht.
