| Polzahl |
4 |
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
40 A |
| Bemessungsfehlerstrom |
0,03 A |
| Bemessungsisolationsspannung Ui |
500 V |
| Bemessungsstoßspannungsfestigkeit Uimp |
6 kV |
| Verlustleistung |
1,8 W |
| Montageart |
DIN-Schiene |
| Fehlerstrom-Typ |
B |
| Selektiver-Typ |
false |
| Kurzzeitverzögerter Typ |
false |
| Stoßstromfestigkeit |
3 kA |
| Spannungsart |
AC |
| Mit Verriegelungsvorrichtung |
false |
| Frequenz |
50 Hz |
| Zusatzeinrichtungen möglich |
true |
| Schutzart (IP) |
IP20 |
| Breite in Teilungseinheiten |
4 |
| Einbautiefe |
44 mm |
| Umgebungstemperatur während des Betriebs |
-25 - 60.0 €C |
| Verschmutzungsgrad |
3 |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
1 - 25.0 qmm |
| Anschließbarer Leiterquerschnitt eindrähtig |
1 - 35.0 qmm |
| Explosionsgeschützt |
false |

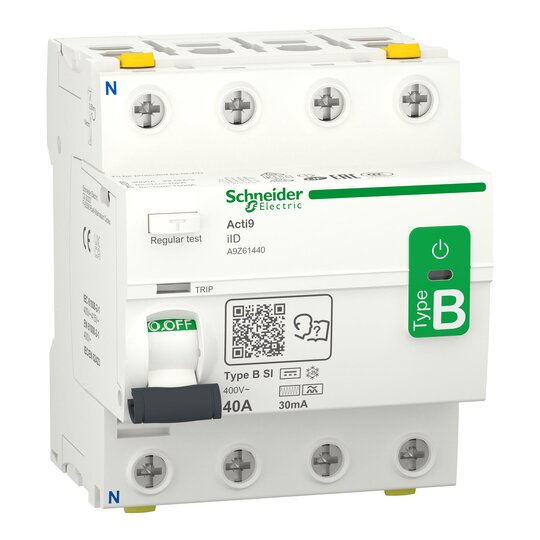

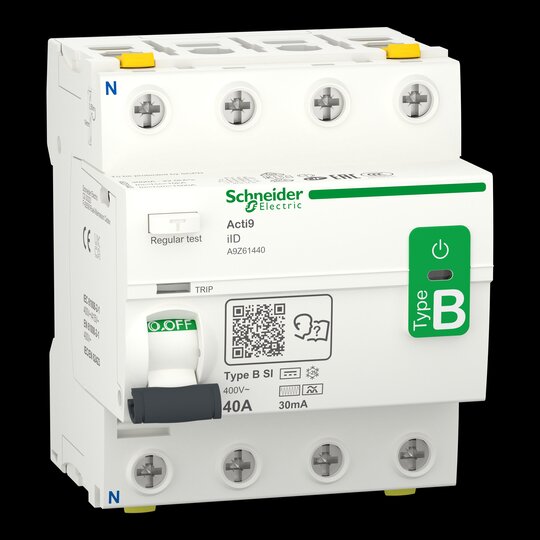

Fehlerstrom-Schutzschalter Allstromsensitiv Acti 9 iID. 4-polig,Nennstrom 40A,Typ B-SI,Nennfehlerstrom 30mA,Betriebsspannnung (Ue) 400 AC,50Hz,Isolationsspannung 500V AC. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Fehlerstrom. Sichere Kontaktanzeige (VisiSafe) des Fehlerstromschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Prüftaste für die regelmäßige Prüfung der Funktion. Doppel-Anschlussklemmen für beidseitigen Anschluss von Kabeln oder Phasenschienen. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Zusätzlich anreihbare Hilfsmodule (optional) Unterspannungsauslöser (iMN), Überspannungsauslöser (iMSU), Arbeitsstromauslöser (iMX), Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD). Typ B-SI ist die SI-Technologie integriert, die eine höhere Festigkeit gegen elektrische Störungen bietet. Schützt bei glatten Gleichfehlerströmen in 1- oder 3-phasigen Versorgungsnetzen hervorgerufen durch Frequenzumrichter, Wechselrichter & Notstromversorgung. Farbton RAL 9003. Erfüllt die folgenden Normen IEC/EN 61008-2-1,IEC/EN 62423,IEC 61543,VDE 0664.
