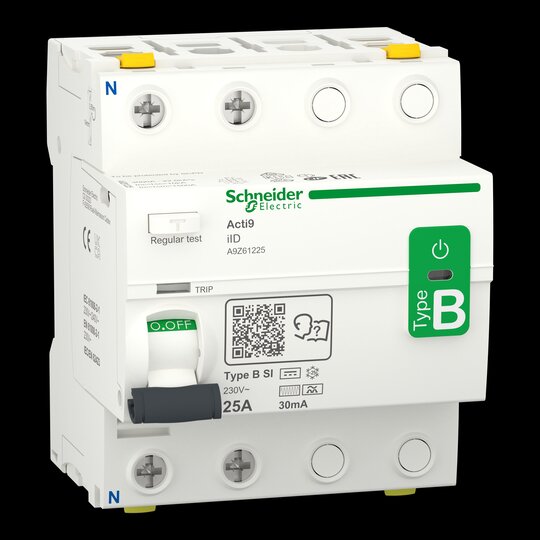

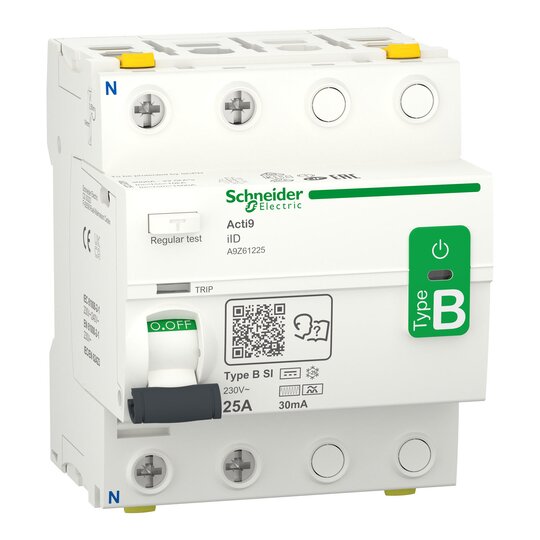

Schneider A9Z61225 FI-Schalter 2P 25A 30mA IID TYP B-SI Allstromsensitiv
27 Stück

Listenpreis
Art.-Nr.
2779634
EAN
3606489502744
Hersteller-Nr.
A9Z61225
DEHA.-Nr.
5837316
eClass.-Nr.
27142201
Zolltarif-Nr.
85362010
Polzahl 2
Bemessungsspannung 230 V
Bemessungsstrom 25 A
Bemessungsfehlerstrom 0,03 A
Bemessungsisolationsspannung Ui 250 V
Bemessungsstoßspannungsfestigkeit Uimp 6 kV
Verlustleistung 0,7 W
Montageart DIN-Schiene
Fehlerstrom-Typ B
Selektiver-Typ false
Kurzzeitverzögerter Typ false
Stoßstromfestigkeit 3 kA
Spannungsart AC
Mit Verriegelungsvorrichtung false
Frequenz 50 Hz
Zusatzeinrichtungen möglich true
Schutzart (IP) IP20
Breite in Teilungseinheiten 4
Einbautiefe 44 mm
Umgebungstemperatur während des Betriebs -25 - 60.0 €C
Verschmutzungsgrad 3
Anschließbarer Leiterquerschnitt mehrdrähtig 1 - 25.0 qmm
Anschließbarer Leiterquerschnitt eindrähtig 1 - 35.0 qmm
Explosionsgeschützt false

Fehlerstrom-Schutzschalter Allstromsensitiv Acti 9 iID. 2-polig,Nennstrom 25A,Typ B-SI,Nennfehlerstrom 30mA,Betriebsspannnung (Ue) 230 AC,50Hz,Isolationsspannung 250V AC. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Fehlerstrom. Sichere Kontaktanzeige (VisiSafe) des Fehlerstromschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Prüftaste für die regelmäßige Prüfung der Funktion. Doppel-Anschlussklemmen für gleichzeitigen Anschluss von Kabeln oder Phasenschienen. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Zusätzlich anreihbare Hilfsmodule (optional) Unterspannungsauslöser (iMN), Überspannungsauslöser (iMSU), Arbeitsstromauslöser (iMX), Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD). Typ B-SI ist die SI-Technologie integriert, die eine höhere Festigkeit gegen elektrische Störungen bietet. Schützt bei glatten Gleichfehlerströmen in 1- oder 3-phasigen Versorgungsnetzen hervorgerufen durch Frequenzumrichter, Wechselrichter & Notstromversorgung. Farbton RAL 9003. Erfüllt die folgenden Normen IEC/EN 61008-2-1,IEC/EN 62423,IEC 61543,VDE 0664.
