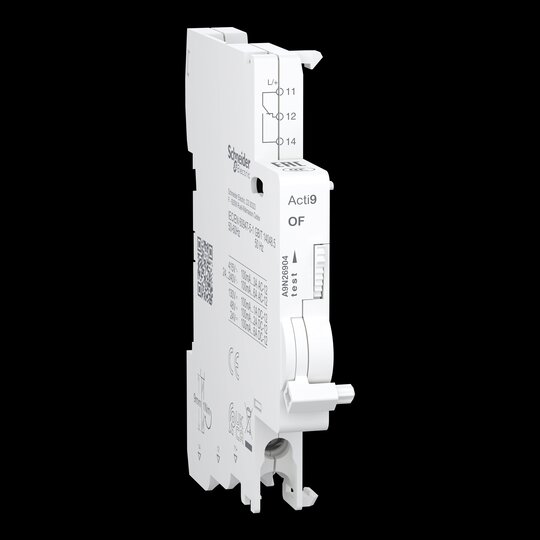

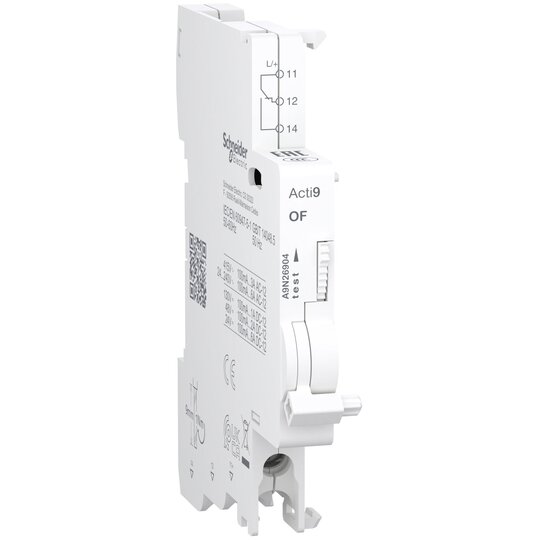

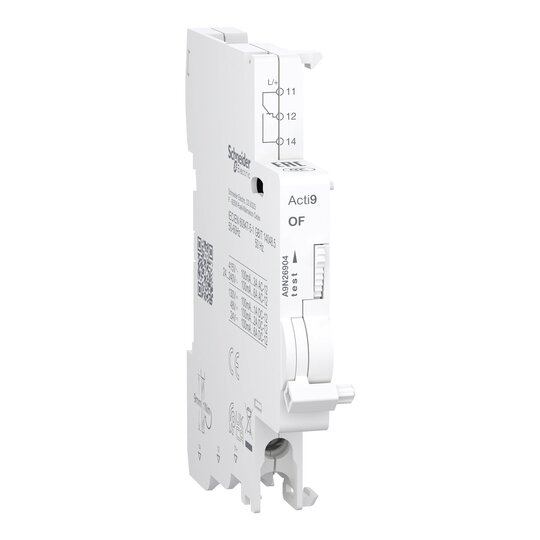

Schneider A9N26904 Hilfsschalter Acti9 OF 1OC 100mA-6A AC/DC Anschluss unten

Ihr Nettopreis
Art.-Nr.
2817471
EAN
3606486351789
Hersteller-Nr.
A9N26904
DEHA.-Nr.
7133276
eClass.-Nr.
27143502
Zolltarif-Nr.
85365080
Gerätemontage FI/LS und Leitungsschutzschalter
Funktion Hilfsschalter
Breite in Teilungseinheiten 0,5
Anzahl der Kontakte als Schließer 0
Anzahl der Kontakte als Öffner 0
Anzahl der Kontakte als Wechsler 1
Anzahl der Fehlersignalschalter 0
Bemessungsschaltstrom 0,1 A
Bemessungsspannung 240 V
Spannungsart AC/DC
Mit Autotest für Fehlerstromfunktion false
Geeignet für max. Polzahl der Hauptkontakteinheit (gesamt) 4
Geeignet für max. Stromstärke der Hauptkontakteinheit 63 A

Dieses elektrische Zubehör von Acti9 ist ein Wechsler (Schließer/Öffner) zur Anzeige der Stellung OFFEN oder GESCHLOSSEN des Leistungsschutzschalters. Betriebsstrom liegt bei 6A von 24VAC bis 240VAC, 3A von 277VAC und 415VAC bei einer Frequenz von 50Hz bis 60Hz. Betriebsstrom von 6A liegt bei 24VDC, 2A bei 48VDC, 1,5A bei 60VDC, 1A bei 110VDC und 130VDC. Es hat 1 Positionsschalter mit Kontakten vom Typ 1 Wechslerkontakt. Für Installationen in kleinen Gewerbebetrieben, Gebäude, kritischer Infrastruktur, im Gesundheitswesen, in der Industrie, in Datenzentren vorgesehen. Dieser OC-Kontakt ist mit den Acti9-Reihen wie C120, C60H-DC, SW60-DC, C60PV-DC kompatibel. Der OF wird entweder für die Gerätekurzbezeichnung oder den Kompatibilitätscode verwendet. Sie hat einen Schraubklemmenanschluss an der Unterseite. Der Anschluss erlaubt starre Kupferkabel mit einem Kabelquerschnitt von 0,5mm² bis 2,5mm². Er hat einen Schraubklemmenanschluss an der Unterseite. Der Anschluss erlaubt flexible Kupferkabel (2 Kabel) mit einem Kabelquerschnitt von 1,5mm². Sie hat einen Schraubklemmenanschluss an der Unterseite. Der Anschluss ermöglicht flexible Kupferkabel mit Aderendhülse (2 Kabel) mit einem Kabelquerschnitt von 1,5mm². Die Ui-Bemessungsisolationsspannung beträgt bis zu 500V. Die Uimp-Bemessungs-Stoßspannung beträgt 4 kV. Es kann auf DIN-Schiene für modulare Installation montiert werden. Die Breite im 9-mm-Raster beträgt 1. Die Abmessungen sind (B) 9 mm x (H) 85,3 mm x (T) 68 mm. Die Produktfarbe ist weiß. Das Produktgewicht beträgt 30 g. Der Verschmutzungsgrad ist 3. Der Grad der Tropikalisierung ist Behandlung 2. Die Abisolierlänge beträgt 9 mm. Das Anzugsdrehmoment des Anschlusses beträgt 1N.m (unten) für den Schraubendrehertyp PZ1. Die IP-Schutzart ist IP20. Die Betriebstemperatur liegt zwischen -25°C und +70°C. Die Lagertemperatur reicht von -40°C bis +85°C. Dieses Produkt erfüllt die Normen EN/IEC 60947-5-1 und GB/T 14048.5. Es hat EAC- und CCC-Qualitätszeichen und ist mit CE- und UKCA-Zertifikaten zertifiziert.
