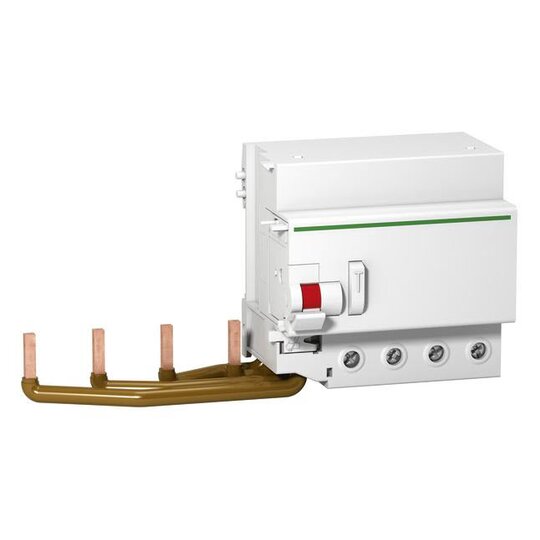

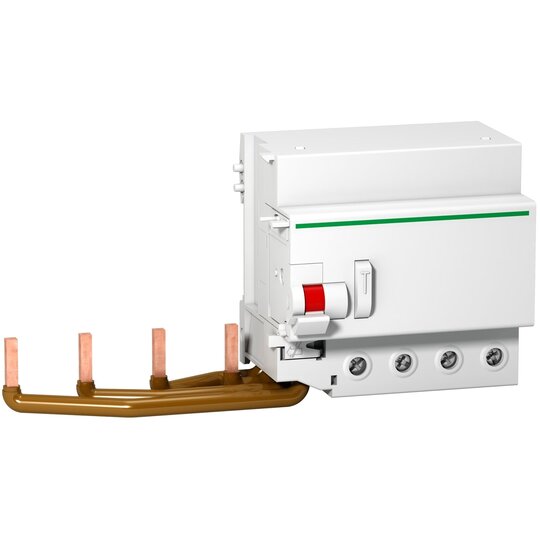

Schneider A9N18578 Fi-Block Vigi C120 4p
30mA Typ A
8 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2780657
- EAN
- 3606480376412
- Hersteller-Nr.
- A9N18578
- DEHA.-Nr.
- 4013635
- eClass.-Nr.
- 27142210
- Herstellerlink
- Wunsch-Suchbegriff
| Nennspannung | 400 - 415.0 V |
| Nennstrom | 125 A |
| Bemessungsfehlerstrom einstellbar | false |
| Bemessungsfehlerstrom | 0.03 - 0.03 A |
| Max. Verzögerungszeit | 0 ms |
| Verzögerungszeit einstellbar | false |
| Polzahl | 4 |
| Fehlerstrom-Typ | A |
| Stoßstromfestigkeit | 0,25 kA |
| Frequenz | 50/60 Hz |
| Bemessungsisolationsspannung Ui | 500 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 6 kV |
| Verlustleistung | 3,6 W |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 50.0 qmm |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 35.0 qmm |
| Fehlauslöseschutz | false |
| Mit Verriegelungsvorrichtung | false |
| Schutzart (IP) | IP20 |
| Verschmutzungsgrad | 3 |
| Umgebungstemperatur während des Betriebs | -25 - 60.0 €C |
FI-Block Acti 9 Vigi C120. 4-polig, Nennfehlerstrom 30mA, Typ A, Betriebsspannung (Ue) 230-415V AC, Isolationsspannung (Ui) 500V AC. Kann rechtsseitig an Leitungsschutzschalter der Serie C120 montiert werden. Die Auslösung durch Fehlerstrom wird von einer roten, mechanischen Anzeige am Knebel angezeigt. Klemmen IP 20. Prüftaste für die regelmäßige Prüfung der Funktion. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Fehlermeldeschalter, Hilfsschalter, Unterspannungsauslöser, Überspannungsauslöser, Arbeitsstromauslöser. Der Vigi C120 FI-Block erfüllt folgende Normen- IEC/EN 61009-1.
|
