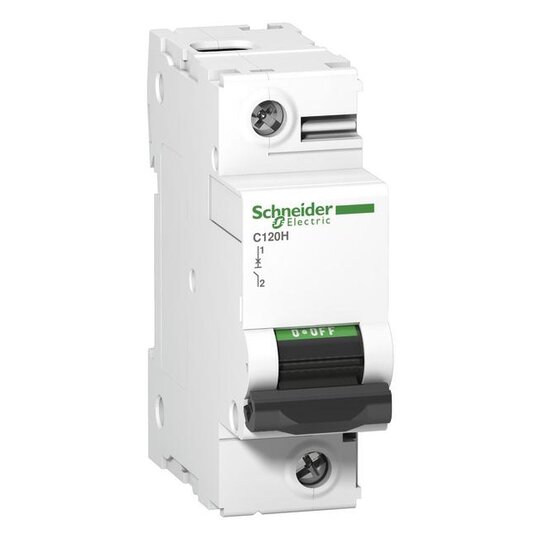

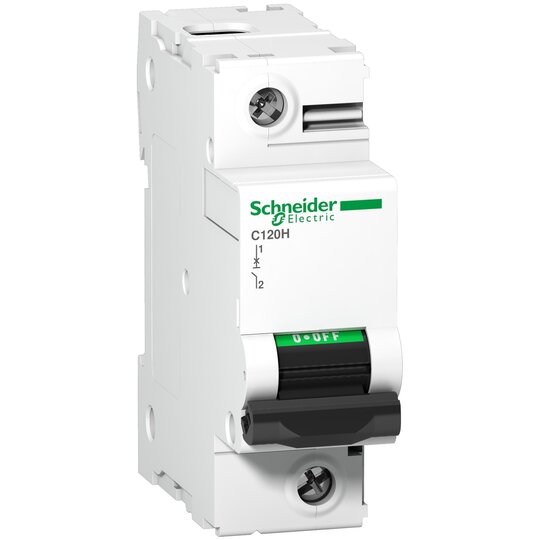

Schneider A9N18447 LS-Schalter C120H 1p C 100A
1 Stück

Listenpreis
Art.-Nr.
2768253
EAN
3606480380181
Hersteller-Nr.
A9N18447
DEHA.-Nr.
3991314
eClass.-Nr.
27141901
Zolltarif-Nr.
85362090
Einbautiefe 44 mm
Auslösecharakteristik C
Polzahl (gesamt) 1
Anzahl der abgesicherten Pole 1
Bemessungsstrom 100 A
Bemessungsspannung 415 V
Bemessungsisolationsspannung Ui 500 V
Bemessungsstoßspannungsfestigkeit Uimp 6 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 15 kA
Spannungsart AC
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 15 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V 4,5 kA
Frequenz 50 - 60.0 Hz
Verlustleistung 2 W
Energiebegrenzungsklasse 3
Unterputzmontage false
Mitschaltender Neutralleiter false
Überspannungskategorie 4
Verschmutzungsgrad 3
Zusatzeinrichtungen möglich true
Breite in Teilungseinheiten 1,5
Schutzart (IP) IP20
Umgebungstemperatur während des Betriebs -30 - 60.0 €C
Anschließbarer Leiterquerschnitt mehrdrähtig 1 - 35.0 qmm
Anschließbarer Leiterquerschnitt eindrähtig 1.5 - 50.0 qmm
Explosionsgeschützt false

Leitungsschutzschalter Acti 9 iDPN, 6kA (IEC/EN 60898-1). 1-polig+N, Nennstrom 40A, D-Charakteristik, 1TE, Betriebsspannung (Ue) 400V AC, Isolationsspannung (Ui) 440V AC. Schutz gegen Kurzschluss und Überlast in elektrischen Anlagen, in denen der Neutralleiter mitgeschaltet wird. Die sehr enge Bauform ermöglicht eine hohe Packungsdichte im Schaltschrank. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit FI-Blöcken. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iDPN Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1.
