Zählertyp | elektronisch |
Nennstrom (In) | 1000 A |
Maximalstrom (Imax) | 1000 A |
Nennspannung (Un) N-L | 100 - 277.0 V |
Nennspannung (Un) L-L | 173 - 480.0 V |
Frequenz | 50 - 60.0 Hz |
Genauigkeitsklasse | B |
Polart | Vierleiter |
Ausführung | Messwandler |
Energieart | Wirk- und Blindleistung |
Geeignet für | Bezug |
Tarifausführung | Eintarif |
Messungsart Lastgang | false |
Rücklaufsperre | false |
Geeicht | true |
Zulassung | innerstaatlich |
Impulsausgang | ohne |
Anzeigeart | ohne |
Breite in Teilungseinheiten | 1 |

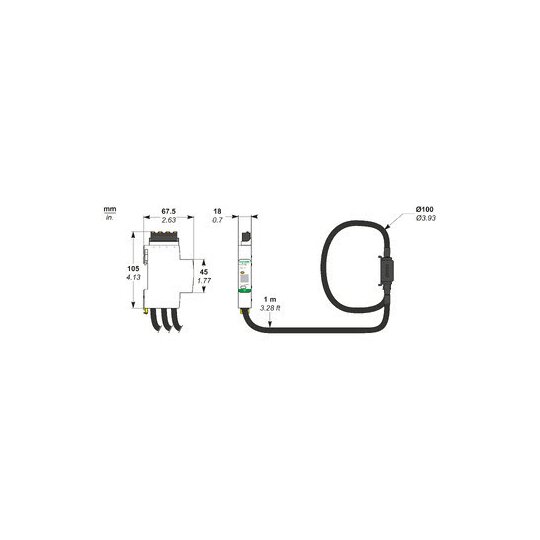

Breite | 18 mm |
Tiefe | 67,5 mm |
Höhe | 105 mm |
Ausführung der Schnittstelle | sonstige |
EDL40-Signatur | false |
Mit Sperrcode | false |
Schutzart (IP) | IP20 |
Schutzart (NEMA) | 1 |

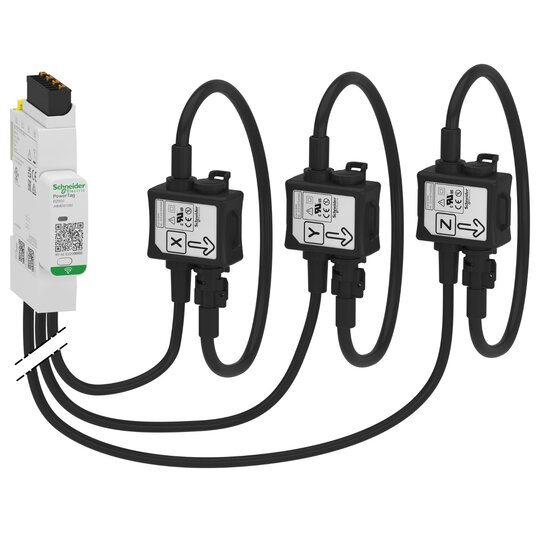

Der PowerTag Energy R1000 3P/3P+N ist ein drahtlos kommunizierender Energiezähler. Mit seinen Rogowski-Stromwandlern für 3P und 3P+N Messstellen mit einem Nennstrom von bis zu 1000A geeignet. Der Energiezähler muss mit einem Konzentrator oder einem Gateway verbunden sein. Er ist speziell für Anwendungen in den Bereichen Energiemanagement, Lastüberwachung und Verfügbarkeit ausgelegt. Er umfasst genaue Echtzeitmessungen von Wirk-, Blind- und Scheinenergie, Wirk-, Blind- und Scheinleistung, Strom, Spannung und Leistungsfaktor. Mit 4 Quadranten Energiemessung. Im Falle eines Stromausfalls sendet er einen Spannungsverlustalarm und den Wert des Stroms pro Phase, bevor er abgeschaltet wird. PowerTag Energy R1000 entspricht der Norm IEC 61557-12. Es ist ein PMD-II/DD/K70/1. Die Genauigkeitsklasse ist Klasse 1. Der Imax Maximalstrom ist 1000A. Der Ib Basisstrom ist 150A. Der Sättigungsstrom ist 2000A und der Ist-Einschaltstrom ist 600mA. Die Un-Bemessungsspannung sind Phase-Nullleiter 100 bis 277VAC +/- 20 % und Phase-Phase 173 bis 480VAC +/- 20 %. Der maximale Verbrauch ist kleiner oder gleich 3VA. Er kann entweder auf blanken oder isolierten Sammelschienen oder auf Kabeln montiert werden. Die Produktfarbe ist weiß (RAL9003). Das Gewicht beträgt 360 g. Die Schutzart ist IP20 (IP40 Vorderseite) und IK05. Die Betriebstemperatur liegt zwischen -25°C und +70°C. Die Lagertemperatur liegt zwischen -40°C und +85°C.
