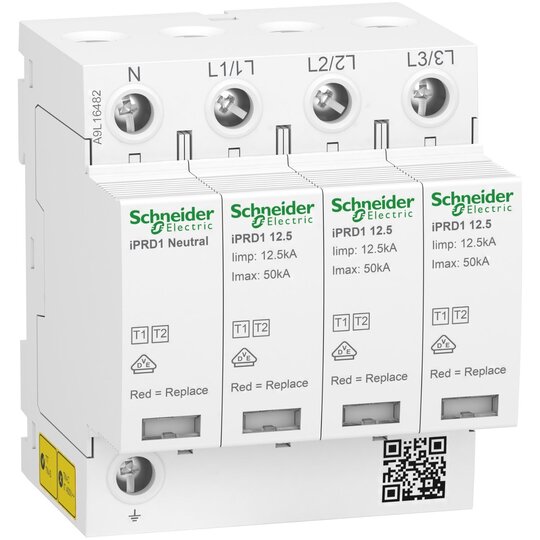

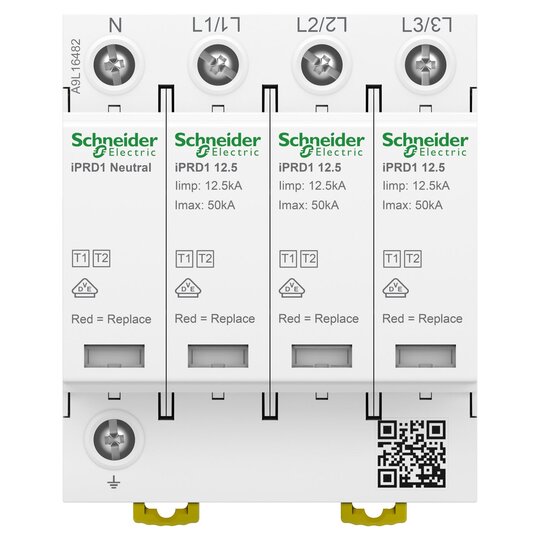

Schneider A9L16482 Kombiableiter Typ 1+2, Acti9 iPRD1 12.5r, 3P+N, 400V AC

Hersteller-Nr. A9L16482 180695369
Preview Image
image 1
image 2
image 3
image 4
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2815788
EAN
3606481490223
DEHA.-Nr.
6577183
eClass.-Nr.
27130808
Zolltarif-Nr.
85363030
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt
Verfügbarkeit beim Lieferanten anfragen
Netzform DC false
Netzform IT false
Netzform TN false
Netzform TN-C false
Netzform TN-C-S false
Netzform TN-S true
Netzform TT true
Netzform sonstige false
Polzahl 4
Höchste Dauerspannung AC 350 V
Nennspannung AC 400 V
Schutzpegel 1,5 kV
Schutzpegel L-N 1,5 kV
Schutzpegel N-PE 1,5 kV
Montageart Hutschiene TH35
Baugröße 8 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 25 qmm
Fernsignalisierung true
Signalisierung am Gerät optisch
Prüfklasse Typ 1 und 2
Integrierte Vorsicherung false
Spannungsschaltende Funkenstreckentechnologie false
Schutzart (IP) IP20

Kombiableiter Typ 1+2, Acti9 iPRD1 12.5r. 3-polig+N, Nennspannung (Un) 230/400V AC. max. Ableitstrom Imax 50kA, Nennableitstrom In 20kA. steckbare und austauschbare Schutzmodule. Fernmeldekontakt zur externen Defektmeldung, rote Defektanzeige am Gerät. Sockel drehbar, daher Zuleitung von unten oder oben möglich. Höhe 89,5 mm, Höhe 74 mm, Breite 72 mm, Gewicht 619 Gramm. Normen: IEC 61643-11: 2011 T1, T2 / EN 61643-11: 2012 Type 1 + Type 2. VPE 1 Stück, Preiseinheit 1 Stück. Betriebstemperatur -25°C bis +60°C.
