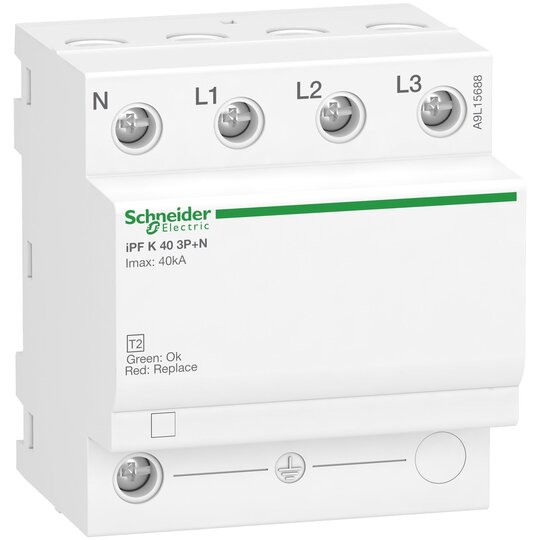

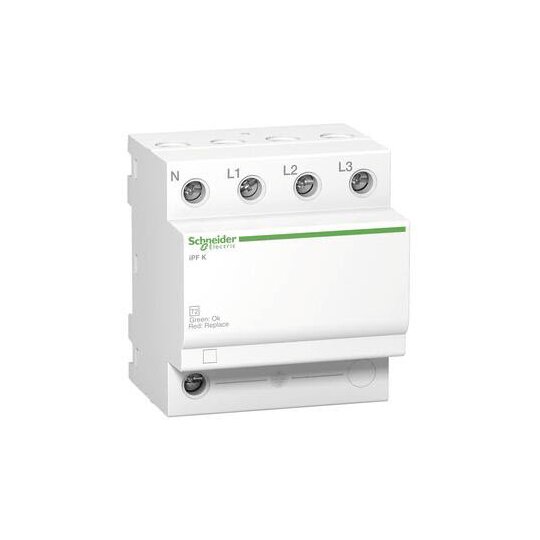

Schneider A9L15688 Überspannungsableiter
iPF K 40, Typ 2, 3P+N, Imax 40kA,In 15kA
1 Stück
- Ihr Nettopreis
- Bitte einloggen
- Art.-Nr.
- 2813259
- EAN
- 3606480089879
- Hersteller-Nr.
- A9L15688
- DEHA.-Nr.
- 6104988
- eClass.-Nr.
- 27130805
- Zolltarif-Nr.
- 85363030
| Netzform DC | false |
| Netzform IT | false |
| Netzform TN | false |
| Netzform TN-C | false |
| Netzform TN-C-S | false |
| Netzform TN-S | true |
| Netzform TT | true |
| Netzform sonstige | false |
| Anzahl der Leiter (ohne Erde) | 3 |
| Nennableitstoßstrom (8/20) | 15 kA |
| Max. Ableitstoßstrom (8/20) | 40 kA |
| Nennspannung AC | 400 V |
| Höchste Dauerspannung AC | 340 V |
| Schutzpegel | 1,5 kV |
| Schutzpegel L-N | 1,5 kV |
| Schutzpegel N-PE | 1,5 kV |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 40 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 40 A |
| Kurzschlussfestigkeit (Isccr) | 25 kA |
| Integrierter Kurzschlussschutz | false |
| Integrierte Vorsicherung | false |
| Leckstromfrei | false |
| Montageart | Hutschiene TH35 |
| Baugröße | 4 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 25 qmm |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 16 qmm |
| Mit Fernmeldekontakt | false |
| Signalisierung am Gerät | optisch |
| Prüfklasse Typ 2 | true |
| Schutzart (IP) | IP20 |
Überspannungsableiter Typ 2 iPF K 40, 3-polig + N. Imax 40kA. In 15kA. Netzform TT&,TN-S. Up=1,5kV. Ue 230/400VAC (+/- 10%). frontseitige Statusanzeige für Betriebszustand. Breite 4TE. entspricht IEC 61643-11: 2011.
