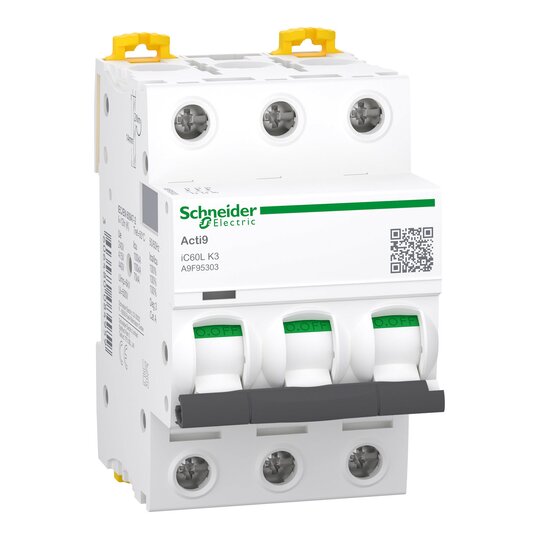

Schneider A9F95303 LS-Schalter iC60L 3p K 3A
1 Stück

Listenpreis
Art.-Nr.
2748140
EAN
3606480084959
Hersteller-Nr.
A9F95303
DEHA.-Nr.
3814372
eClass.-Nr.
27141901
Zolltarif-Nr.
85362010
Einbautiefe 44,5 mm
Auslösecharakteristik K
Polzahl (gesamt) 3
Anzahl der abgesicherten Pole 3
Bemessungsstrom 3 A
Bemessungsspannung 400 V
Bemessungsisolationsspannung Ui 500 V
Bemessungsstoßspannungsfestigkeit Uimp 6 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 15 kA
Spannungsart AC/DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 15 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 100 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V 100 kA
Frequenz 50 - 60.0 Hz
Verlustleistung 2,2 W
Energiebegrenzungsklasse 3
Unterputzmontage false
Mitschaltender Neutralleiter false
Überspannungskategorie 4
Verschmutzungsgrad 3
Zusatzeinrichtungen möglich true
Breite in Teilungseinheiten 3
Schutzart (IP) IP20
Umgebungstemperatur während des Betriebs -35 - 70.0 €C
Anschließbarer Leiterquerschnitt mehrdrähtig 1 - 16.0 qmm
Anschließbarer Leiterquerschnitt eindrähtig 1 - 25.0 qmm
Explosionsgeschützt false

Leitungsschutzschalter Acti 9 iC60L, 15kA (IEC/EN 60898-1), 100kA (IEC/EN 60947-2). 3-polig, Nennstrom 3A, K-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Klemmen IP20, mitfahrende Isolationsabdeckung. Einfach-Anschlussklemme von oben oder unten. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60L Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 (bis 40A) und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!., Protection of electrical circuits in all industrial and commercial buildings,, All applications, especially in polluted environments and networks,, Motor circuit protection,, DC current circuit protection....
