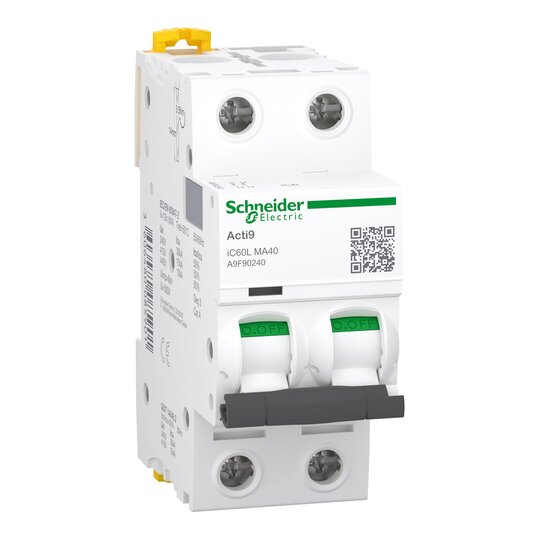

Schneider A9F90240 LS-Schalter iC60L 2p
40A MA
1 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2747507
- EAN
- 3606480085901
- Hersteller-Nr.
- A9F90240
- DEHA.-Nr.
- 3814237
- eClass.-Nr.
- 27141901
- Zolltarif-Nr.
- 85362010
| Einbautiefe | 44,5 mm |
| Auslösecharakteristik | MA |
| Polzahl (gesamt) | 2 |
| Anzahl der abgesicherten Pole | 2 |
| Bemessungsstrom | 40 A |
| Bemessungsspannung | 400 V |
| Bemessungsisolationsspannung Ui | 500 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 6 kV |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 15 kA |
| Spannungsart | AC/DC |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 15 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 30 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 15 kA |
| Frequenz | 50 - 60.0 Hz |
| Verlustleistung | 2 W |
| Energiebegrenzungsklasse | 3 |
| Unterputzmontage | false |
| Mitschaltender Neutralleiter | false |
| Überspannungskategorie | 4 |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | true |
| Breite in Teilungseinheiten | 2 |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur während des Betriebs | -35 - 70.0 €C |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 25.0 qmm |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 35.0 qmm |
| Explosionsgeschützt | false |
Leitungsschutzschalter Acti 9 C120N, 10kA (IEC/EN 60898-1), 10kA (IEC/EN 60947-2). 2-polig, Nennstrom 100A, D-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Schützen von Stromkreisen gegen Kurzschlussströme und Überlastströme. Klemmen IP20. Vollständig geöffnete Kontakte werden durch die OFF-Markierung am Schaltknebel angezeigt, sodass Arbeiten am nachgelagerten Anlagenteil mit der gebührenden Sicherheit durchgeführt werden können. Einspeisung von oben und unten. Sprungschaltung für verschleißarmes Schalten der Kontakte. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI Block Vigi für C120. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der C120N Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert.
