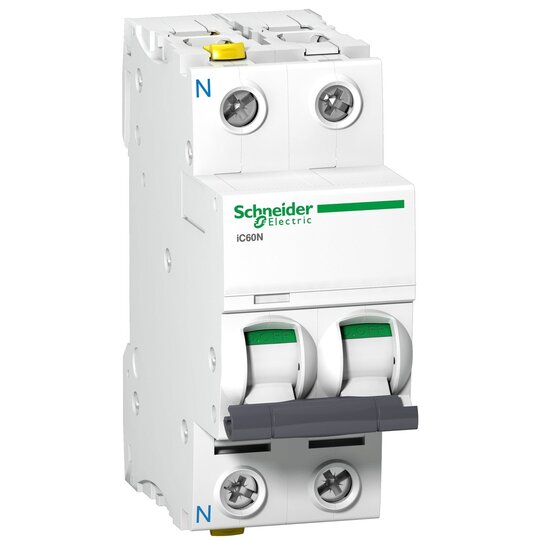

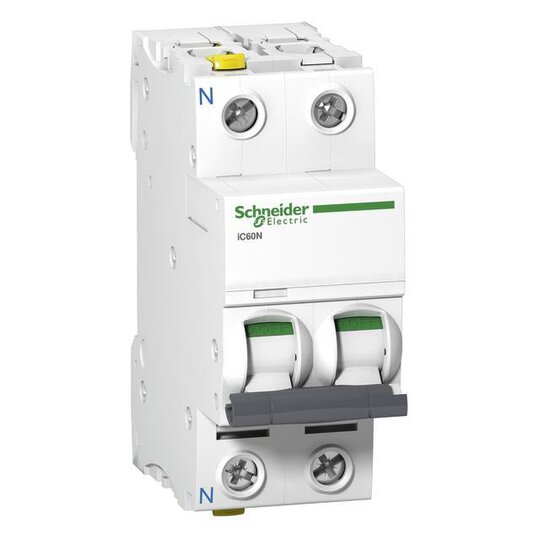

Schneider A9F04613 LS-Schalter iC60N 1p+N C 13A
1 Stück

Listenpreis
Art.-Nr.
2749275
EAN
3606480440953
Hersteller-Nr.
A9F04613
DEHA.-Nr.
3814833
eClass.-Nr.
27141901
Zolltarif-Nr.
85362010
Einbautiefe 44,5 mm
Auslösecharakteristik C
Polzahl (gesamt) 2
Anzahl der abgesicherten Pole 1
Bemessungsstrom 13 A
Bemessungsspannung 230 V
Bemessungsisolationsspannung Ui 500 V
Bemessungsstoßspannungsfestigkeit Uimp 6 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 6 kA
Spannungsart AC/DC
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 10 kA
Frequenz 50 - 60.0 Hz
Verlustleistung 2,3 W
Energiebegrenzungsklasse 3
Unterputzmontage false
Mitschaltender Neutralleiter true
Überspannungskategorie 4
Verschmutzungsgrad 3
Zusatzeinrichtungen möglich true
Breite in Teilungseinheiten 2
Schutzart (IP) IP20
Umgebungstemperatur während des Betriebs -35 - 70.0 €C
Anschließbarer Leiterquerschnitt mehrdrähtig 1 - 16.0 qmm
Anschließbarer Leiterquerschnitt eindrähtig 1 - 25.0 qmm
Explosionsgeschützt false

Leitungsschutzschalter Acti 9 iC60N, 6kA (IEC/EN 60898-1), 10kA (IEC/EN 60947-2). 1-polig+N, Nennstrom 13A, C-Charakteristik, Betriebsspannung (Ue) 220-240V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Klemmen IP20, mitfahrende Isolationsabdeckung. Doppel-Anschlussklemme von oben oder unten. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60N Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.al circuits in all industrial and commercial buildings,, All applications, especially in polluted environments and networks,, Motor circuit protection,, DC current circuit protection....
