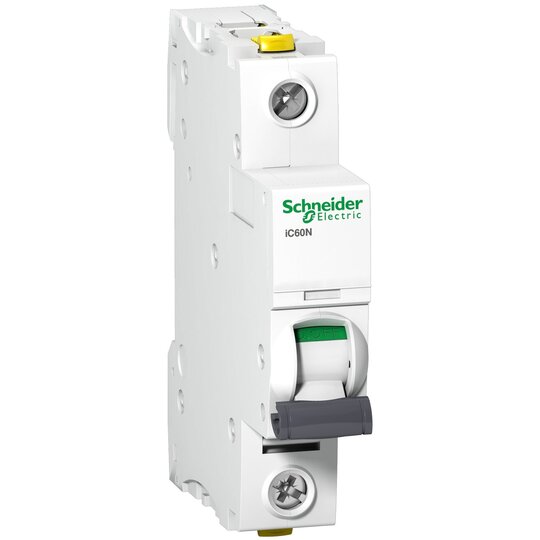

Schneider A9F03116 LS-Schalter iC60N 1p B 16A
1 Stück

Listenpreis
Art.-Nr.
2744795
EAN
3606480439698
Hersteller-Nr.
A9F03116
DEHA.-Nr.
3813925
eClass.-Nr.
27141901
Zolltarif-Nr.
85362010
Einbautiefe 44,5 mm
Auslösecharakteristik B
Polzahl (gesamt) 1
Anzahl der abgesicherten Pole 1
Bemessungsstrom 16 A
Bemessungsspannung 230 V
Bemessungsisolationsspannung Ui 500 V
Bemessungsstoßspannungsfestigkeit Uimp 6 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 6 kA
Spannungsart AC/DC
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 10 kA
Frequenz 50 - 60.0 Hz
Verlustleistung 2,4 W
Energiebegrenzungsklasse 3
Unterputzmontage false
Mitschaltender Neutralleiter false
Überspannungskategorie 4
Verschmutzungsgrad 3
Zusatzeinrichtungen möglich true
Breite in Teilungseinheiten 1
Schutzart (IP) IP20
Umgebungstemperatur während des Betriebs -35 - 70.0 €C
Anschließbarer Leiterquerschnitt mehrdrähtig 1 - 16.0 qmm
Anschließbarer Leiterquerschnitt eindrähtig 1 - 25.0 qmm
Explosionsgeschützt false

Schneider LS-Schalter iC60N

Mit mechanischer frontseitiger Fehlermeldeanzeige zur Anzeige von Auslösungen durch Überlast und Kurzschluss (Visi-Trip) und Doppelanschlussklemme für Kabel und Phasenschiene Steg an der Geräteunter- und oberseite.


Technische Daten

  • Polzahl: 1
  • Ausschaltvermögen: 6 kA
  • Nennstrom: 16 A
  • Charakteristik: B
