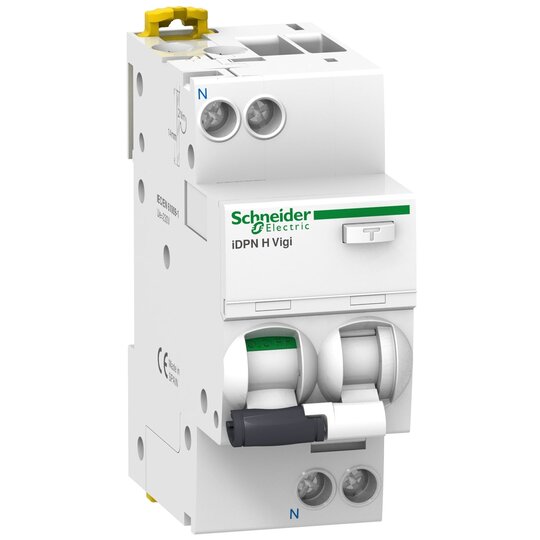

Schneider A9D37616 Fi/LS-Schalter iDPNH Vigi 1p+N 16A 30mA Typ A
1 Stück

Listenpreis
Art.-Nr.
2762507
EAN
3606480484360
Hersteller-Nr.
A9D37616
DEHA.-Nr.
3815021
eClass.-Nr.
27142207
Zolltarif-Nr.
85362010
Polzahl (gesamt) 2
Anzahl der abgesicherten Pole 1
Bemessungsspannung 230 V
Bemessungsisolationsspannung Ui 400 V
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Bemessungsstrom 16 A
Bemessungsfehlerstrom 0,03 A
Fehlerstrom-Typ A
Energiebegrenzungsklasse 3
Bemessungsabschaltvermögen nach EN 61009 10 kA
Bemessungskurzschlussausschaltvermögen Icn nach EN 61009-1 10 kA
Abschaltcharakteristik unverzögert
Stoßstromfestigkeit 0,25 kA
Spannungsart AC
Frequenz 50 Hz
Auslösecharakteristik C
Mitschaltender Neutralleiter true
Mit Verriegelungsvorrichtung false
Überspannungskategorie 3
Verschmutzungsgrad 3
Umgebungstemperatur während des Betriebs -25 - 60.0 €C
Breite in Teilungseinheiten 2
Einbautiefe 44 mm
Unterputzmontage false
Fehlauslöseschutz false
Schutzart (IP) IP20
Anschließbarer Leiterquerschnitt eindrähtig 1 - 16.0 qmm
Anschließbarer Leiterquerschnitt mehrdrähtig 1 - 10.0 qmm

Fehlerstromschutzschalter mit Überstromschutz (FI/LS) Acti 9 iDPN H Vigi, 10kA (IEC/EN 61009). 1-polig+N, Nennstrom 16A, C-Charakteristik, Erdschlussempfindlichkeit 30mA, Erdschluss-Schutzklasse Typ A, Betriebsspannung (Ue) 230V AC, Isolationsspannung (Ui) 400V AC. Gewährleistet den umfassenden Schutz von Endstromkreisen gegen Überströme und Fehlerströme. Schalten und Trennen von Stromkreisen. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mechanisch getrennte rote Anzeige bei Fehlerauslösung des Leitungsschutzschalters oder bei Auslösung durch einen Fehlerstrom. Eindeutige Schaltstellungsanzeige durch grüne Markierung am Schaltknebel des Gerätes. Prüftaste für die regelmäßige Prüfung der Funktion. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Unterspannungsauslöser (iMN), Überspannungsauslöser (iMSU), Arbeitsstromauslöser (iMX), Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD). Werkzeuglose Montage linksseitig am Gerät. Farbton RAL 9003. Der FI/LS IDPN H Vigi erfüllt folgende Normen- IEC/EN 61009 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.erty by super-immune earth leakage Residual Current Devices (RCDs)., Protection by surge arresters against overvoltages of atmospheric origin., Control of power and control circuits by contactors and impulse relays., Remote control of circuits by remote controls associated with Miniature Circuit-Breaker., Remote control and protection of circuits by integrated control circuit-breaker, Programming, regulation, signalling, etc....
