Auslösecharakteristik | C |
Polzahl | 2 |
Bemessungsstrom | 10 A |
Bemessungsspannung | 415 V |
Bemessungsabschaltvermögen nach IEC 60947-2 | 15 kA |
Spannungsart | AC |
Energiebegrenzungsklasse | 0 |
Frequenz | 50 - 60.0 Hz |
Mitschaltender Neutralleiter | false |
Überspannungskategorie | 4 |
Verschmutzungsgrad | 3 |
Breite in Teilungseinheiten | 4,5 |
Einbautiefe | 44,5 mm |
Zusatzeinrichtungen werkseitig angebaut | Fernantrieb |
Bemessungsschaltstrom Zusatzeinrichtung | 1 A |
Bemessungsspannung Zusatzeinrichtung | 230 V |
Steuerspannungsart Zusatzeinrichtung | AC |
Schutzart (IP) | IP20 |
Baugröße (nach DIN 43880) | 3 |

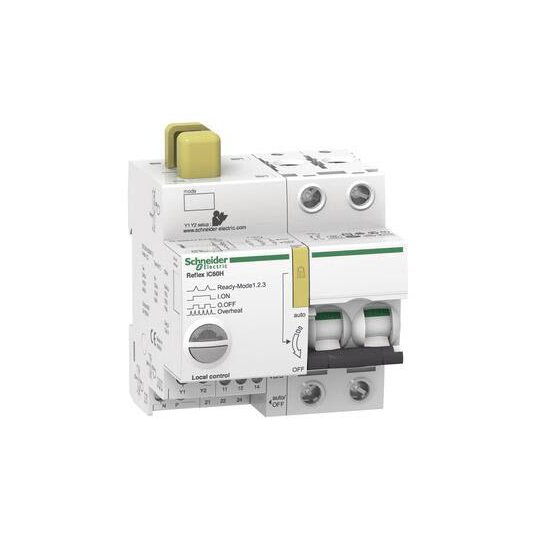

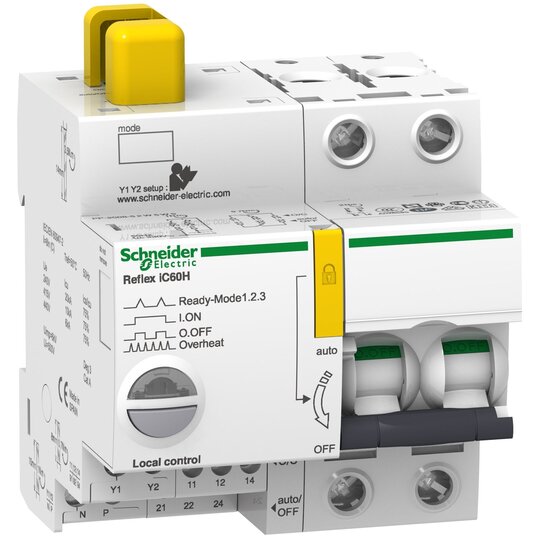

Fernschaltbarer Leitungsschutzschalter Acti 9 Reflex iC60H, Ausschaltvermögen 30kA bei 220-240V AC (EN/IEC 60947-2), 15kA bei 380-415V AC (EN/IEC 60947-2). 2-polig, Nennstrom 10A, C-Charakteristik, Ti24-Schnittstelle, Isolationsspannung (Ui) 500V. Fernschaltung mittels Impuls und/oder Dauersignal entsprechend einem der drei einstellbaren Betriebsarten durch den Anwender. Schützen von Stromkreisen gegen Kurzschlussströme. Schützen von Stromkreisen gegen Überlastströme. Trennen von Stromkreisen. Mit Ti24 Anschluss für die direkte Anbindung an SPS oder dezentrale E/A. Bistabiler Schaltmechanismus benötigt keine Halteleistung. Grüne Anzeige am Schalter garantiert, dass die Kontakte geöffnet sind und ein sicheres Arbeiten auf der Abgangsseite gewährleistet wird. Sprungschaltung garantiert verschleißarmes Schalten der Kontakte. Anzeigeleuchte des Betriebszustandes. Steuerung durch drei einstellbare Betriebsarten anhand des Drucktasters auf der Gerätefrontseite möglich. Schutzart IP20. Zur Steuerung der Eingänge Y1 und Y2 mittels 24/48V AC/DC kann das Koppelrelais iMDU verwendet werden. Farbton RAL 9003. Der fernschaltbare Leitungsschutzschalter Reflex iC60H erfüllt folgende Normen IEC/EN 60947-2.lectric lighting circuits in all industrial and commercial buildings and infrastructures, Protection and remote control of non-priority circuits as part of a load shedding process, Protection and remote control of most electrical loads with very few switching operations, Particularly suited to 230 Vac remote control and conventional signalling or via a very low voltage interface for linking with a PLC or BMS.. Benefits: Smart in the way it centralizes control and collects energy meter data with just a simple ready-to-connect communication module.. Efficient in the way the one-click prefabricated wires communicate between distribution panels and any facility management system.. Safe and reliable in terms of control and metering connections.. Applications: - Protection monitoring, Load control switching, Energy metering....
Art.-Nr.
2750946
