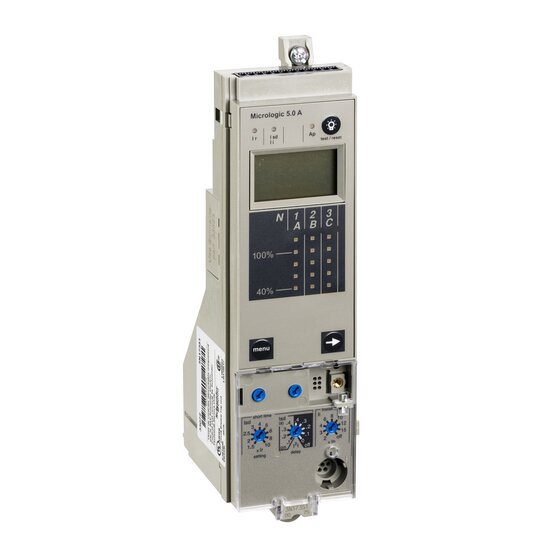

Schneider 65305 Micrologic 5,0A f.Masterpact NT Einschub
1 Stück

Listenpreis
Art.-Nr.
2769265
EAN
3303430653059
Hersteller-Nr.
65305
DEHA.-Nr.
3177761
eClass.-Nr.
27370410
Zolltarif-Nr.
85363030
Ausführung des Motorschutzes elektronischer Auslöser
Bemessungsdauerstrom Iu 1600 A
Bemessungsschaltstrom 1600 A
Überlastauslöser Stromeinstellung 252 - 1600.0 A
Kurzschlussauslöserfunktion verzögert
Stromeinstellung verzögerter Kurzschlussauslöser 378 - 16000.0 A
Stromeinstellung unverzögerter Kurzschlussauslöser 3200 - 24000.0 A
Mit Erdschlussschutzfunktion false
Externe Stromversorgung erforderlich true
Spannungsart der Versorgungsspannung DC
Versorgungsspannung bei DC 24 - 24.0 V
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Spannungsart der Betriebsspannung AC
Betriebsspannung bei AC 50 Hz 690 - 690.0 V
Betriebsspannung bei AC 60 Hz 690 - 690.0 V
Breite 53,6 mm
Höhe 199,5 mm
Tiefe 67,5 mm

Das Micrologic 5.0 ist ein elektronisches Auslösegerät, das bei Leistungsschaltern vom Typ Masterpact NT zum Einsatz kommt. Das Auslösegerät ist für den Schutz von Stromkreisen und Lasten ausgelegt. Es verfügt über einen einstellbaren Langzeitschutz gegen Überlast, einen kurzzeitverzögerten und einen unverzögerten Kurzschlussschutz. Das Micrologic zeigt eine Überlast mit Hilfe einer Alarm-LED. Weitere Auslöseursachen werden über 3 zusätzlich LED anzeigen.
