Ausführung des elektrischen Anschlusses | Schraubanschluss |
Mit abnehmbaren Klemmen | false |
Funktion | für Wechselstromnetze |
Externe Stromversorgung erforderlich | true |
Spannungsart der Versorgungsspannung | AC |
Versorgungsspannung bei AC 50 Hz | 220 - 240.0 V |
Versorgungsspannung bei AC 60 Hz | 220 - 240.0 V |
Spannungsmessbereich | 0 - 1000.0 V |
Bemessungsbetriebsfrequenz | 50 - 400.0 Hz |
Strommessbereich | 0.015 - 60.0 mA |
Ansprechwert Stromstärke 1 | 0.03 - 30.0 mA |
Min. einstellbare Ansprechverzögerungszeit | 0 s |
Max. zulässige Ansprechverzögerungszeit | 4,82 s |
Anzeige des Differenzstroms | false |
Fehlerspeicherung möglich | false |
Anzahl der Kontakte als Öffner | 0 |
Anzahl der Kontakte als Schließer | 1 |
Anzahl der Kontakte als Wechsler | 1 |
Spannungsart der Betriebsspannung | AC |
Betriebsspannung bei AC 50 Hz | 220 - 240.0 V |
Betriebsspannung bei AC 60 Hz | 220 - 240.0 V |
Bemessungsschaltstrom | 8 A |

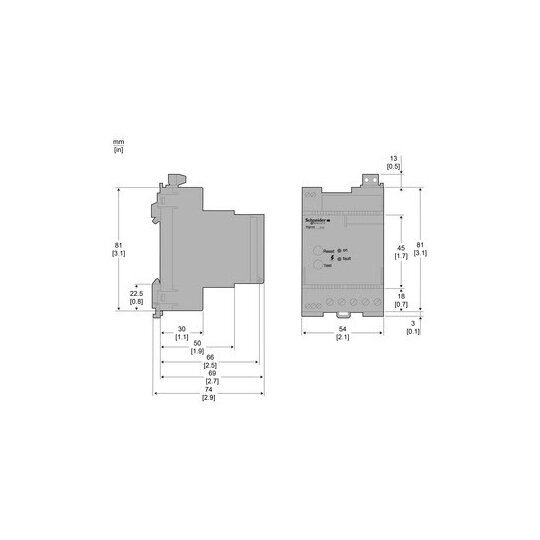

Breite | 54 mm |
Höhe | 97 mm |
Tiefe | 74 mm |

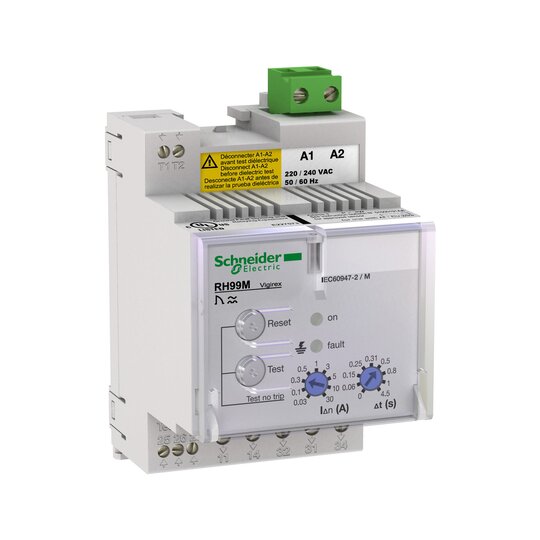

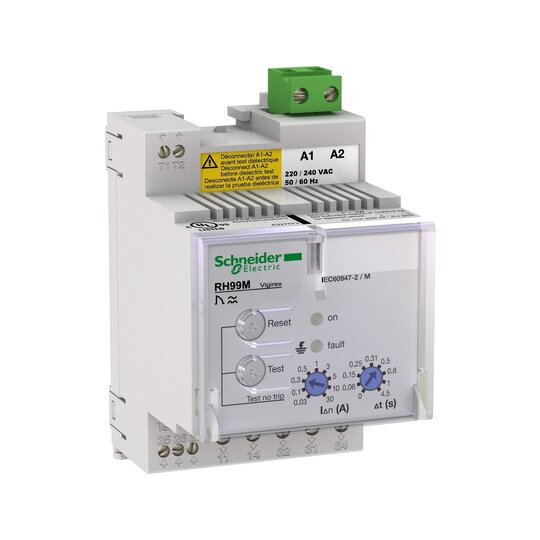

VigiPacT RH99M ist ein Fehlerstrom-Überwachungsrelais für die DIN-Schienenmontage. Es überwacht den Abfall der elektrischen Isolierung aufgrund der Alterung von Kabeln oder Verlängerungen in der Anlage. Er misst den Ableitstrom in einer elektrischen Anlage über seinen zugehörigen Ringkernwandler. Bei Überschreiten der Fehlerstrom-Betriebsschwelle wird vom Relais ein Steuersignal ausgegeben. Die Betriebsversorgungsspannung beträgt 220/240VAC 50/60Hz. Die Stromempfindlichkeit ist mit 9 Schwellenwerten von 30 mA bis 30 A wählbar. Die Zeitverzögerung ist mit 9 Einstellungen von sofort bis 4,5s wählbar. Es gibt eine automatische Rückstellung nach einer Fehlerbehebung. Die überwachte Spannung des Verteilnetzes beträgt bis zu 1000 VAC 50/60/400 Hz. Er wird auf einer DIN-Schiene in einem Schaltschrank installiert und hat die Schutzart IP40. Er muss mit einem kompatiblen Schneider Electric Ringkern- oder Rechtecksensor vom Typ A verbunden sein.
Art.-Nr.
2812674
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
Art.-Nr.
2813416
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
Art.-Nr.
2813165
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
Art.-Nr.
2740389
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
https://eref.se.com/de/de/scope/product-pdf/56193Produktdatenblatt
Download
(Stand: 25.12.2024)
|
DOC CE-Erklärung
Download
(Stand: 25.12.2024)
|
Deeplink Produktseite
Download
(Stand: 25.12.2024)
|
EPD-Erklärung
Download
(Stand: 25.12.2024)
|
Montageanleitung
Download
(Stand: 25.12.2024)
|
Montageanleitung
Download
(Stand: 25.12.2024)
|
Produktdatenblatt
Download
(Stand: 25.12.2024)
|
REACH-Erklärung
Download
(Stand: 25.12.2024)
|
RoHS-Erklärung
Download
(Stand: 25.12.2024)
|
Sonstige
Download
(Stand: 25.12.2024)
|
Verkaufsprospekt
Download
(Stand: 25.12.2024)
|
Verkaufsprospekt
Download
(Stand: 25.12.2024)
|
5 / 509 / 50902 / 5090204 (190417)
