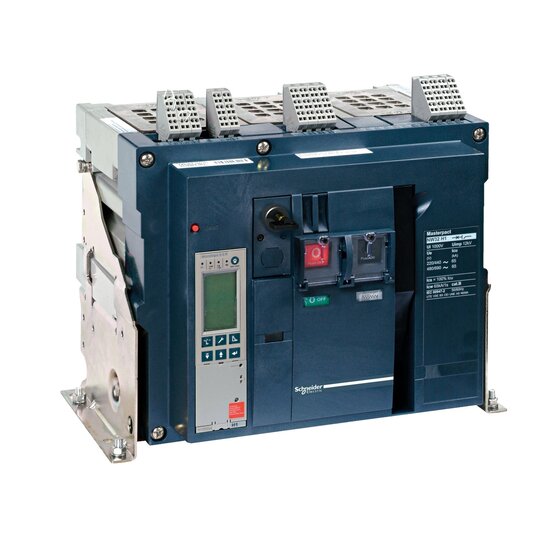

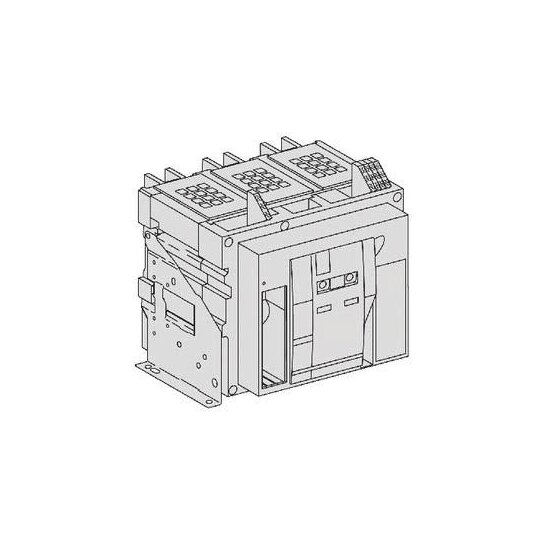

Schneider 48042 Masterpact NW16N1 3p 1600A 42kA Festeinbau
1 Stück

Listenpreis
Art.-Nr.
2740384
EAN
3303430480426
Hersteller-Nr.
48042
DEHA.-Nr.
1070660
eClass.-Nr.
27370409
Zolltarif-Nr.
85362090
Bemessungsdauerstrom Iu 1600 A
Bemessungsspannung 690 - 690.0 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 42 kA
Verlustleistung 220 W
Gerätebauart Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz false
Anschlussart Hauptstromkreis Bolzenanschluss
Geeignet für Hutschienenmontage false
Hutschienenmontage optional false
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 5
Mit Ausgelöstmelder true
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Position des Anschlusses für Hauptstromkreis hinten
Ausführung des Betätigungselements Drucktaster
Komplettgerät mit Schutzeinheit false
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP30

MasterPact NT und NW ist die bewährte Generation von offenen Leistungsschaltern bis 6300 A, die neueste Technologien beinhalten. Der MasterPact NT und NW besteht aus 3 Baugrößen, NT von 630 bis 1600A, NW von 800 bis 4000A und NWb von 4000 bis 6300A. Er ist in Festeinbau oder Einschubtechnik, als Leistungs- oder Lasttrennschalter konfigurierbar. Das integrierbare Schutz- und Auslösegerät MicroLogic kann mit einer Vielzahl von Funktionen und Zubehör ausgestattet werden Offener Leistungsschalter MasterPact NW 1600A N1 Icu ist 42kA bei 440V 3-polig Grundschalter Festeinbau ohne Micrologic Der Masterpact ist über den Online-Konfigurator bestellbar.
