Bemessungsdauerstrom Iu | 1250 A |
Bemessungsspannung | 690 - 690.0 V |
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 65 kA |
Verlustleistung | 100 W |
Gerätebauart | Einbaugerät Festeinbautechnik |
Integrierter Erdschlussschutz | false |
Anschlussart Hauptstromkreis | Bolzenanschluss |
Geeignet für Hutschienenmontage | false |
Hutschienenmontage optional | false |
Anzahl der Hilfskontakte als Öffner | 0 |
Anzahl der Hilfskontakte als Schließer | 0 |
Anzahl der Hilfskontakte als Wechsler | 5 |
Mit Ausgelöstmelder | true |
Mit integriertem Unterspannungsauslöser | false |
Polzahl | 3 |
Position des Anschlusses für Hauptstromkreis | hinten |
Ausführung des Betätigungselements | Drucktaster |
Komplettgerät mit Schutzeinheit | false |
Motorantrieb integriert | false |
Motorantrieb optional | true |
Schutzart (IP) | IP30 |

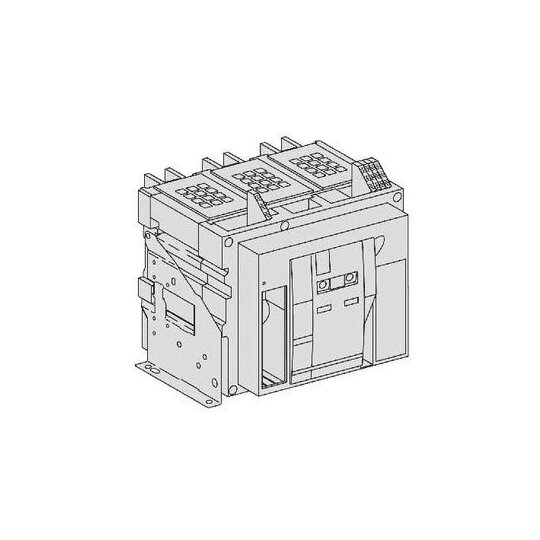

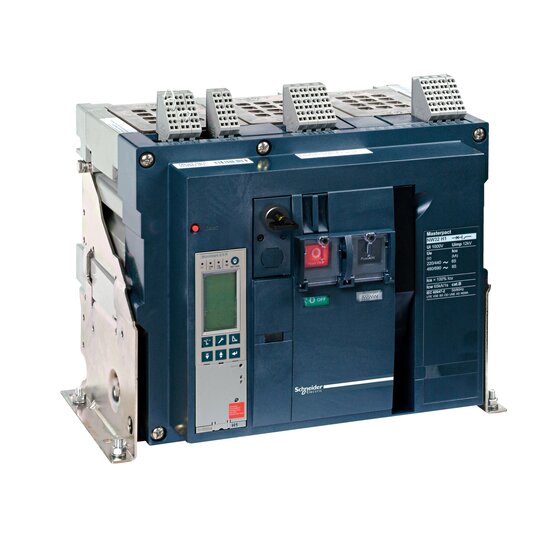

MasterPact NT und NW ist die bewährte Generation von offenen Leistungsschaltern bis 6300 A, die neueste Technologien beinhalten. Der MasterPact NT und NW besteht aus 3 Baugrößen, NT von 630 bis 1600A, NW von 800 bis 4000A und NWb von 4000 bis 6300A. Er ist in Festeinbau oder Einschubtechnik, als Leistungs- oder Lasttrennschalter konfigurierbar. Das integrierbare Schutz- und Auslösegerät MicroLogic kann mit einer Vielzahl von Funktionen und Zubehör ausgestattet werden Offener Leistungsschalter MasterPact NW 1250A H1 Icu ist 66kA bei 440V 3-polig Grundschalter Festeinbau ohne Micrologic Der Masterpact ist über den Online-Konfigurator bestellbar.
