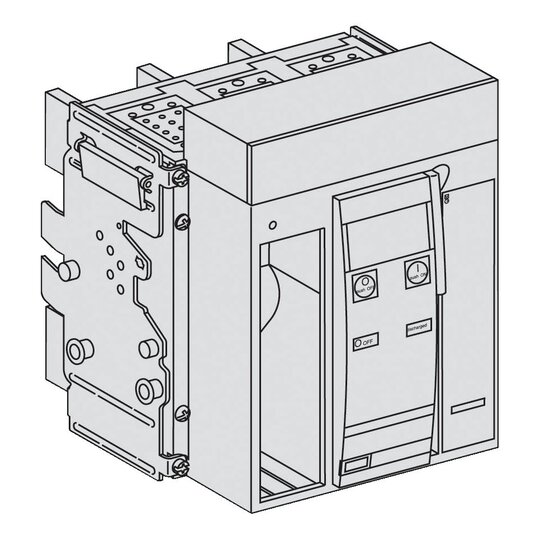

Schneider 47231 Grundrahmen Masterpact
NT12H2 1250A 3p herausziehbar
1 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2769264
- EAN
- 3303430472315
- Hersteller-Nr.
- 47231
- DEHA.-Nr.
- 2179340
- eClass.-Nr.
- 27370409
- Herstellerlink
- Wunsch-Suchbegriff
| Bemessungsdauerstrom Iu | 1250 A |
| Bemessungsspannung | 690 - 690.0 V |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 50 kA |
| Verlustleistung | 250 W |
| Gerätebauart | Einbaugerät Einschubtechnik |
| Integrierter Erdschlussschutz | false |
| Anschlussart Hauptstromkreis | Bolzenanschluss |
| Geeignet für Hutschienenmontage | false |
| Hutschienenmontage optional | false |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 5 |
| Mit Ausgelöstmelder | true |
| Mit integriertem Unterspannungsauslöser | false |
| Polzahl | 3 |
| Position des Anschlusses für Hauptstromkreis | hinten |
| Ausführung des Betätigungselements | Drucktaster |
| Komplettgerät mit Schutzeinheit | false |
| Motorantrieb integriert | false |
| Motorantrieb optional | true |
| Schutzart (IP) | IP30 |
MasterPact NT und NW ist die bewährte Generation von offenen Leistungsschaltern bis 6300 A, die neueste Technologien beinhalten. Der MasterPact NT und NW besteht aus 3 Baugrößen, NT von 630 bis 1600A, NW von 800 bis 4000A und NWb von 4000 bis 6300A. Er ist in Festeinbau oder Einschubtechnik, als Leistungs- oder Lasttrennschalter konfigurierbar. Das integrierbare Schutz- und Auslösegerät MicroLogic kann mit einer Vielzahl von Funktionen und Zubehör ausgestattet werden Offener Leistungsschalter MasterPact NT 1250A H2 Icu ist 50kA bei 440V 3-polig, Grundschalter ohne Auslösegerät Micrologic, in Einschubtechnik ohne Kassette. Der Masterpact ist über den Online-Konfigurator bestellbar.
|
