Schneider 33505 Auslöser elektr.
Micrologic 2A 4p 4d/3d+N/2/3d
1 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2781030
- EAN
- 3303430335054
- Hersteller-Nr.
- 33505
- DEHA.-Nr.
- 1069777
- eClass.-Nr.
- 27370410
- Zolltarif-Nr.
- 85389099
| Ausführung des Motorschutzes | elektronischer Auslöser |
| Bemessungsdauerstrom Iu | 3200 A |
| Bemessungsschaltstrom | 3200 A |
| Überlastauslöser Stromeinstellung | 252 - 3200.0 A |
| Kurzschlussauslöserfunktion | unverzögert |
| Stromeinstellung unverzögerter Kurzschlussauslöser | 378 - 32000.0 A |
| Mit Erdschlussschutzfunktion | false |
| Externe Stromversorgung erforderlich | true |
| Spannungsart der Versorgungsspannung | DC |
| Versorgungsspannung bei DC | 24 - 24.0 V |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Spannungsart der Betriebsspannung | AC |
| Betriebsspannung bei AC 50 Hz | 690 - 690.0 V |
| Betriebsspannung bei AC 60 Hz | 690 - 690.0 V |
| Breite | 53,6 mm |
| Höhe | 199,5 mm |
| Tiefe | 67,5 mm |

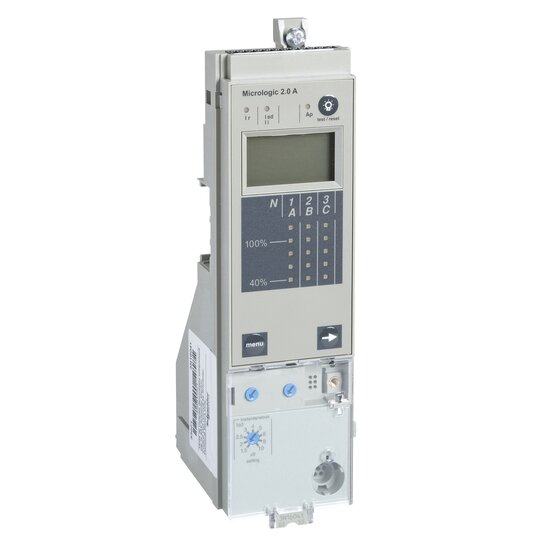

Micrologic 2.0A (Amperemeter) ist ein elektronischer Auslöser, der bei den Leistungsschaltern ComPact NS630b bis NS3200 eingesetzt wird. Dieses Steuergerät verfügt über einen Basisschutz und ist für den Schutz von Stromkreisen und Lasten ausgelegt. Er verfügt über einen einstellbaren Langzeitschutz gegen Überlastungen. Er bietet auch einen einstellbaren Sofortschutz gegen Kurzschlüsse. Micrologic 2.0A zeigt Überlastungen mit einer Alarm-LED an. Es kann die Auslöseursache durch 3 weitere LEDs anzeigen. Micrologic 2.0A ist mit einem digitalen LCD-Display ausgestattet, das die Effektivstromwerte mit einer Genauigkeit von 1,5 % anzeigt. Dieser Auslöser kann mit dem ComPact NS-Grundschalter verbunden werden.
|
