Ausführung als Hauptschalter | true |
Ausführung als Wartungs-/Reparaturschalter | true |
Ausführung als Sicherheitsschalter | false |
Ausführung als NOT-AUS-Einrichtung | false |
Ausführung als Wendeschalter | false |
Anzahl der Schalter | 1 |
Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
Bemessungsbetriebsspannung | 690 - 690.0 V |
Bemessungsdauerstrom Iu | 250 A |
Bemessungsdauerstrom bei AC-23, 400 V | 250 A |
Bemessungskurzzeitstromfestigkeit Icw | 8,5 kA |
Bemessungsbetriebsleistung bei AC-23, 400 V | 132 kW |
Polzahl | 4 |
Anzahl der Hilfskontakte als Öffner | 0 |
Anzahl der Hilfskontakte als Schließer | 0 |
Anzahl der Hilfskontakte als Wechsler | 2 |
Motorantrieb optional | false |
Motorantrieb integriert | false |
Spannungsauslöser optional | false |
Gerätebauart | Einbaugerät Festeinbautechnik |
Geeignet für Bodenbefestigung | true |
Geeignet für Frontbefestigung 4-Loch | true |
Geeignet für Frontbefestigung Zentral | true |
Geeignet für Verteilereinbau | true |
Geeignet für Zwischenbau | false |
Farbe des Betätigungselements | schwarz |
Ausführung des Betätigungselements | langer Drehgriff |
Verriegelbar | true |
Anschlussart Hauptstromkreis | Schraubanschluss |
Schutzart (IP), frontseitig | IP40 |
Breite | 140 mm |
Höhe | 136 mm |
Tiefe | 96 mm |

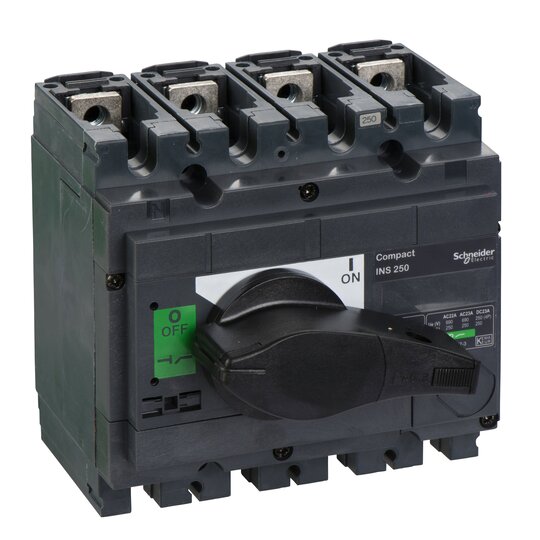

Die Schalter ComPact INS und INV sind Lasttrennschalter mit Drehantrieb. Alle Lasttrennschalter ComPact INS/INV sind geeignet zur Trennung, wie in den Normen IEC 60947-1 und 3 definiert. Die mechanische Bauform der Schalter ComPact stellt sicher, dass die Position des Antriebs immer die Position des Hauptschalters widerspiegelt. die Trennstellung entspricht der Position O (OFF). Der betätigte Antrieb kann nicht die Position OFF anzeigen, wenn der Schalter geöffnet ist. Die Verriegelung in der Position OFF ist nicht möglich, wenn der Schalter geöffnet ist. Gebrauchskategorie AC21A, AC22A und AC23A.
