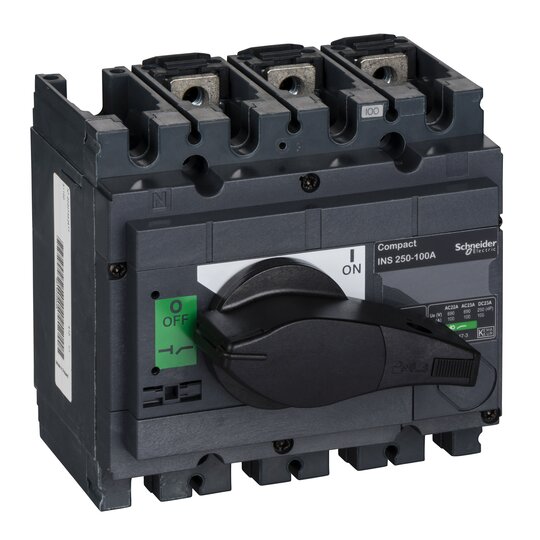

Schneider 31100 Lasttrennschalter INS250 3p 100A 690VACDC Hebel schwarz
1 Stück

Listenpreis
Art.-Nr.
2769112
EAN
3303430311003
Hersteller-Nr.
31100
DEHA.-Nr.
1069148
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter false
Ausführung als NOT-AUS-Einrichtung false
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsbetriebsspannung 690 - 690.0 V
Bemessungsdauerstrom Iu 100 A
Bemessungsdauerstrom bei AC-23, 400 V 100 A
Bemessungskurzzeitstromfestigkeit Icw 8,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 45 kW
Bedingter Bemessungskurzschlussstrom Iq 36 kA
Polzahl 3
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 2
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Gerätebauart Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch true
Geeignet für Frontbefestigung Zentral true
Geeignet für Verteilereinbau true
Geeignet für Zwischenbau false
Farbe des Betätigungselements schwarz
Ausführung des Betätigungselements langer Drehgriff
Verriegelbar true
Anschlussart Hauptstromkreis Schraubanschluss
Schutzart (IP), frontseitig IP40
Breite 140 mm
Höhe 136 mm
Tiefe 96 mm

Die Schalter ComPact INS und INV sind Lasttrennschalter mit Drehantrieb. Alle Lasttrennschalter ComPact INS/INV sind geeignet zur Trennung, wie in den Normen IEC 60947-1 und 3 definiert. Die mechanische Bauform der Schalter ComPact stellt sicher, dass die Position des Antriebs immer die Position des Hauptschalters widerspiegelt. die Trennstellung entspricht der Position O (OFF). Der betätigte Antrieb kann nicht die Position OFF anzeigen, wenn der Schalter geöffnet ist. Die Verriegelung in der Position OFF ist nicht möglich, wenn der Schalter geöffnet ist. Gebrauchskategorie AC21A, AC22A und AC23A.
