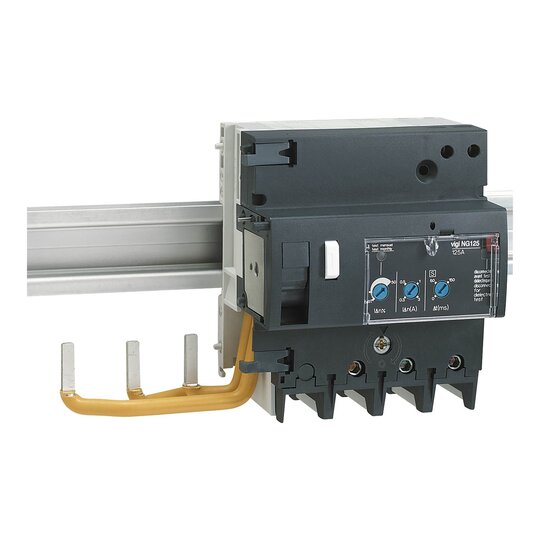

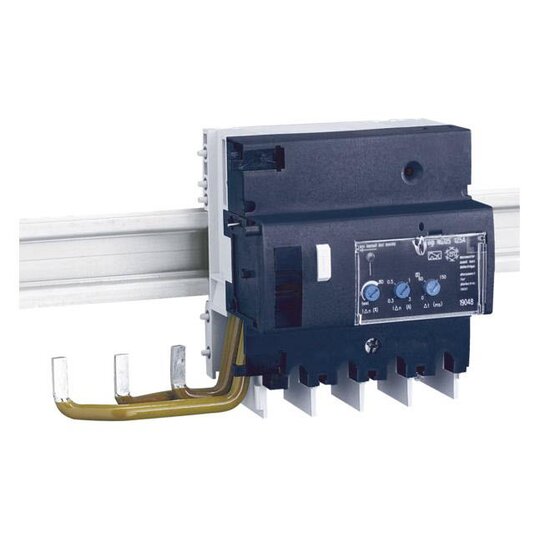

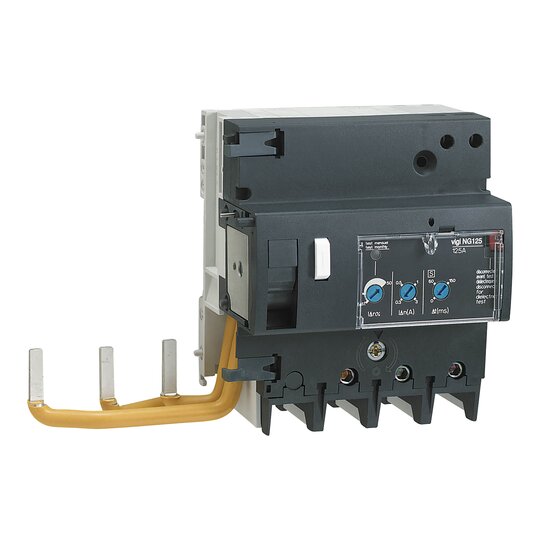

Schneider 19044 Fi-Block Vigi NG125V 3p 125A 300-1000mA Typ A

Ihr Nettopreis
Art.-Nr.
2821129
EAN
3303430190448
Hersteller-Nr.
19044
DEHA.-Nr.
1067205
eClass.-Nr.
27142210
Zolltarif-Nr.
85363030
Nennspannung 230 - 415.0 V
Nennstrom 125 A
Bemessungsfehlerstrom einstellbar true
Bemessungsfehlerstrom 0.3 - 0.3 A
Max. Verzögerungszeit 0 ms
Verzögerungszeit einstellbar true
Polzahl 3
Fehlerstrom-Typ A
Stoßstromfestigkeit 0,25 kA
Frequenz 50/60 Hz
Bemessungsisolationsspannung Ui 690 V
Bemessungsstoßspannungsfestigkeit Uimp 8 kV
Verlustleistung 4 W
Anschließbarer Leiterquerschnitt eindrähtig 16 - 70.0 qmm
Anschließbarer Leiterquerschnitt mehrdrähtig 10 - 50.0 qmm
Fehlauslöseschutz false
Mit Verriegelungsvorrichtung true
Schutzart (IP) IP20
Verschmutzungsgrad 3
Umgebungstemperatur während des Betriebs 25 - 60.0 €C

FI-Block Acti 9 Vigi NG125. 3-polig, Nennstrom 125A, Nennfehlerstrom 300-1000mA, Typ A, Betriebsspannung (Ue) 400-415V AC, Isolationsspannung (Ui) 690V AC. Kann rechtsseitig an Leitungsschutzschalter der Serie NG125 montiert werden. Die Auslösung durch Fehlerstrom wird von einer roten, mechanischen Anzeige am Knebel angezeigt. Klemmen IP 20. Prüftaste für die regelmäßige Prüfung der Funktion. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Arbeitsstromauslöser (MXV) und Fehlermeldeschalter (SDV). Der Vigi NG125 FI-Block erfüllt folgende Normen- IEC/EN 61009-1. Des Weiteren ist diese Baureihe VDE zertifiziert!.
