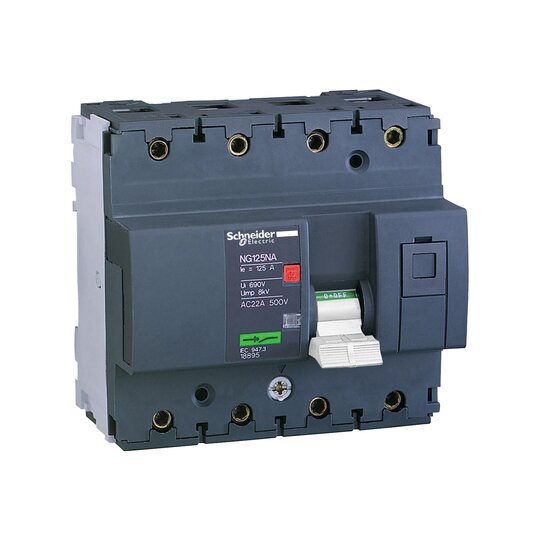

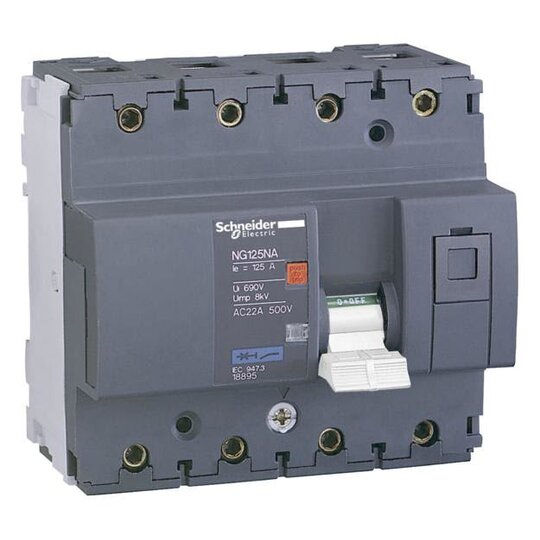

Schneider 18893 Lasttrennschalter
NG125Na 4polig 63A
1 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2763095
- EAN
- 3303430188933
- Hersteller-Nr.
- 18893
- DEHA.-Nr.
- 1067180
- eClass.-Nr.
- 27371403
- Herstellerlink
- Wunsch-Suchbegriff
| Ausführung als Hauptschalter | true |
| Ausführung als Wartungs-/Reparaturschalter | false |
| Ausführung als Sicherheitsschalter | true |
| Ausführung als NOT-AUS-Einrichtung | false |
| Ausführung als Wendeschalter | false |
| Anzahl der Schalter | 4 |
| Max. Bemessungsbetriebsspannung Ue bei AC | 500 V |
| Bemessungsbetriebsspannung | 500 - 500.0 V |
| Bemessungsdauerstrom Iu | 63 A |
| Bemessungskurzzeitstromfestigkeit Icw | 1,5 kA |
| Polzahl | 4 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Motorantrieb optional | false |
| Motorantrieb integriert | false |
| Spannungsauslöser optional | true |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Geeignet für Bodenbefestigung | false |
| Geeignet für Frontbefestigung 4-Loch | true |
| Geeignet für Frontbefestigung Zentral | true |
| Geeignet für Verteilereinbau | true |
| Geeignet für Zwischenbau | false |
| Farbe des Betätigungselements | schwarz |
| Ausführung des Betätigungselements | Knebel |
| Verriegelbar | false |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Mit vormontierter Verkabelung | false |
| Schutzart (IP), frontseitig | IP20 |
| Breite | 108 mm |
| Höhe | 103 mm |
| Tiefe | 81 mm |
| Breite in Teilungseinheiten | 6 |
Leistungsschalter Acti 9 NG125LMA, 50kA (IEC/EN 60947-2). 3-polig, Nennstrom 16A, MA-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 690V AC. Schutz des Stromkreises gegen Kurzschlussströme. Schutz des Stromkreises gegen Überlastströme. Die Auslösung wird durch die Mittelstellung des Schaltknebels und durch eine rote, mechanische Anzeige an der Gerätefrontseite angezeigt. Testtaste zur Überprüfung des Auslösemechanismus. Einspeisung von oben oder unten. Sprungschaltung für verschleißarmes Schalten der Kontakte. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Der NG125LMA Leistungsschalter erfüllt folgende Normen- IEC/EN 60947-2.
