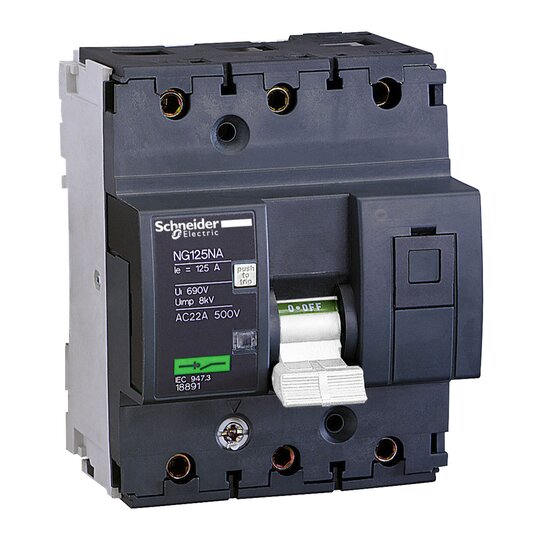

Schneider 18891 Lasttrennschalter NG125Na 3polig 100A
1 Stück

Listenpreis
Art.-Nr.
2763093
EAN
3303430188919
Hersteller-Nr.
18891
DEHA.-Nr.
1067178
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter false
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung false
Ausführung als Wendeschalter false
Anzahl der Schalter 3
Max. Bemessungsbetriebsspannung Ue bei AC 500 V
Bemessungsbetriebsspannung 500 - 500.0 V
Bemessungsdauerstrom Iu 100 A
Bemessungskurzzeitstromfestigkeit Icw 1,5 kA
Polzahl 3
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional true
Gerätebauart Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch true
Geeignet für Frontbefestigung Zentral true
Geeignet für Verteilereinbau true
Geeignet für Zwischenbau false
Farbe des Betätigungselements schwarz
Ausführung des Betätigungselements Knebel
Verriegelbar false
Anschlussart Hauptstromkreis Schraubanschluss
Mit vormontierter Verkabelung false
Schutzart (IP), frontseitig IP20
Breite 81 mm
Höhe 103 mm
Tiefe 81 mm
Breite in Teilungseinheiten 4,5

Leistungsschalter Acti 9 NG125LMA, 50kA (IEC/EN 60947-2). 3-polig, Nennstrom 10A, MA-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 690V AC. Schutz des Stromkreises gegen Kurzschlussströme. Schutz des Stromkreises gegen Überlastströme. Die Auslösung wird durch die Mittelstellung des Schaltknebels und durch eine rote, mechanische Anzeige an der Gerätefrontseite angezeigt. Testtaste zur Überprüfung des Auslösemechanismus. Einspeisung von oben oder unten. Sprungschaltung für verschleißarmes Schalten der Kontakte. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Der NG125LMA Leistungsschalter erfüllt folgende Normen- IEC/EN 60947-2.
