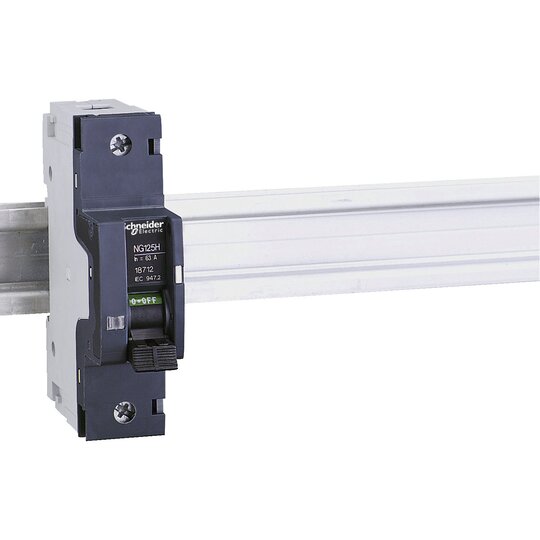

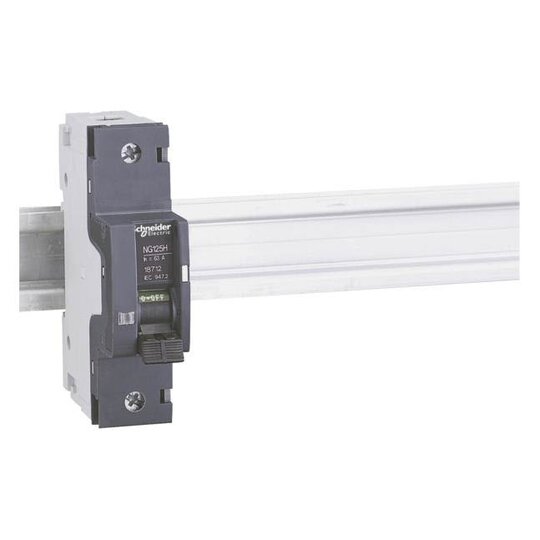

Schneider 18712 Leistungsschalter NG125H 1polig C 63A
1 Stück

Listenpreis: Bitte einloggen
Art.-Nr.: 2779753
EAN: 3303430187127
Hersteller-Nr.: 18712
DEHA.-Nr.: 1067091
eClass.-Nr.: 27141901
Zolltarif-Nr.: 85362010

Einbautiefe	47 mm
Auslösecharakteristik	C
Polzahl (gesamt)	1
Anzahl der abgesicherten Pole	1
Bemessungsstrom	63 A
Bemessungsspannung	400 V
Bemessungsisolationsspannung Ui	690 V
Bemessungsstoßspannungsfestigkeit Uimp	8 kV
Spannungsart	AC/DC
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	36 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	9 kA
Frequenz	50 - 60.0 Hz
Verlustleistung	4 W
Unterputzmontage	false
Mitschaltender Neutralleiter	false
Überspannungskategorie	4
Verschmutzungsgrad	3
Zusatzeinrichtungen möglich	true
Breite in Teilungseinheiten	1,5
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-30 - 70.0 €C
Anschließbarer Leiterquerschnitt mehrdrähtig	1 - 35.0 qmm
Anschließbarer Leiterquerschnitt eindrähtig	1.5 - 50.0 qmm
Explosionsgeschützt	false

Leistungsschalter Acti 9 NG125N, 25kA (IEC/EN 60947-2). 4-polig, Nennstrom 100A, D-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 690V AC. Schutz des Stromkreises gegen Kurzschlussströme. Schutz des Stromkreises gegen Überlastströme. Die Auslösung wird durch die Mittelstellung des Schaltknebels und durch eine rote, mechanische Anzeige an der Gerätefrontseite angezeigt. Testtaste zur Überprüfung des Auslösemechanismus. Einspeisung von oben oder unten. Sprungschaltung für verschleißarmes Schalten der Kontakte. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Der NG125N Leistungsschalter erfüllt folgende Normen- IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert.
