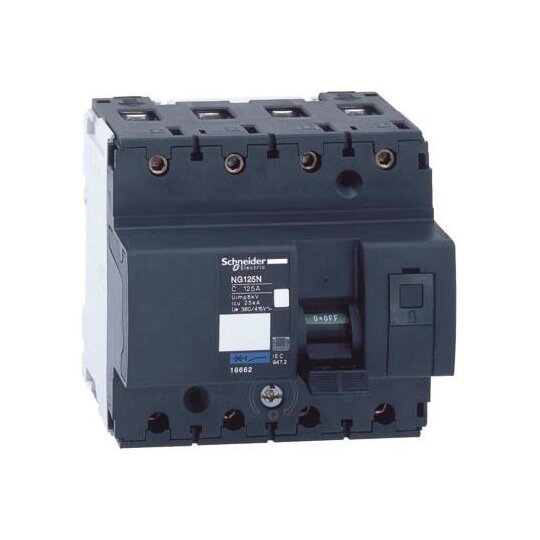

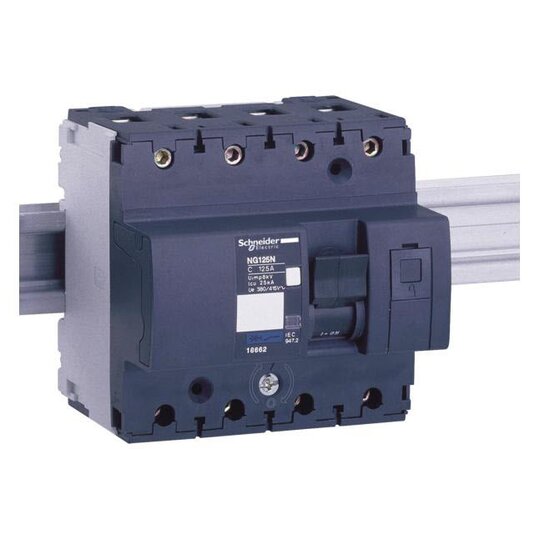

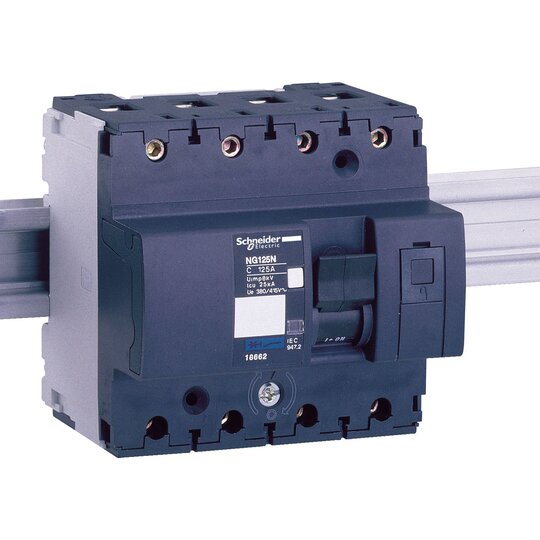

Schneider 18659 Leistungsschalter NG125N 4polig C 100A
1 Stück

Listenpreis
Art.-Nr.
2762994
EAN
3303430186595
Hersteller-Nr.
18659
DEHA.-Nr.
3177671
eClass.-Nr.
27141901
Herstellerlink
Wunsch-Suchbegriff
Einbautiefe 47 mm
Auslösecharakteristik C
Polzahl (gesamt) 4
Anzahl der abgesicherten Pole 4
Bemessungsstrom 100 A
Bemessungsspannung 400 V
Bemessungsisolationsspannung Ui 690 V
Bemessungsstoßspannungsfestigkeit Uimp 8 kV
Spannungsart AC/DC
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 50 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V 25 kA
Frequenz 50 - 60.0 Hz
Verlustleistung 5,2 W
Unterputzmontage false
Mitschaltender Neutralleiter true
Überspannungskategorie 4
Verschmutzungsgrad 3
Zusatzeinrichtungen möglich true
Breite in Teilungseinheiten 6
Schutzart (IP) IP20
Umgebungstemperatur während des Betriebs -30 - 70.0 €C
Anschließbarer Leiterquerschnitt mehrdrähtig 10 - 50.0 qmm
Anschließbarer Leiterquerschnitt eindrähtig 16 - 70.0 qmm
Explosionsgeschützt false

Leistungsschalter Acti 9 NG125N, 25kA (IEC/EN 60947-2). 4-polig, Nennstrom 16A, C-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 690V AC. Schutz des Stromkreises gegen Kurzschlussströme. Schutz des Stromkreises gegen Überlastströme. Die Auslösung wird durch die Mittelstellung des Schaltknebels und durch eine rote, mechanische Anzeige an der Gerätefrontseite angezeigt. Testtaste zur Überprüfung des Auslösemechanismus. Einspeisung von oben oder unten. Sprungschaltung für verschleißarmes Schalten der Kontakte. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Der NG125N Leistungsschalter erfüllt folgende Normen- IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert.
