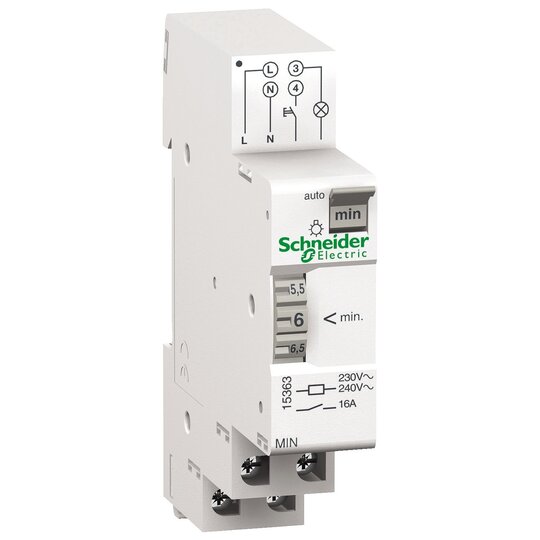

Schneider 15363 Treppenlichtzeitschalter MIN 220/240VAC 1-7min.
1 Stück

Ihr Nettopreis
Art.-Nr.
2748813
EAN
3303430153634
Hersteller-Nr.
15363
DEHA.-Nr.
0178870
eClass.-Nr.
27142307
Zolltarif-Nr.
91070000
Funktion sonstige
Montageart DIN-Schiene
Breite in Teilungseinheiten 1
Einbautiefe 68 mm
Anzahl der Kontakte als Schließer 1
Anzahl der Kontakte als Öffner 0
Anzahl der Kontakte als Wechsler 0
Steuerspannung 1 230 - 230.0 V
Steuerspannungsart 1 AC
Frequenz der Steuerspannung 1 50 - 50.0 Hz
Bemessungsschaltstrom 16 A
Max. Schaltstrom (cos phi = 0,6) 10 A
Rückfallverzögerung 1 - 7.0 min
Taster Glimmlampenstrom 50 mA
Schaltungsart 3- und 4-Leiter-Schaltung
Ausschaltvorwarnung ohne
Stromstoßfunktion wählbar false
Nachschaltung ohne
Versorgungsspannung 230 - 230.0 V
Spannungsart der Versorgungsspannung AC
Max. Glühlampenlast 2300 W
Max. Leuchtstofflampenlast 2300 VA
Max. Leuchtstofflampenlast (Duo-Schaltung) 2300 VA
Max. Leuchtstofflampenlast (parallel kompensiert) 1300 VA

Acti9 MIN elektromechanische Treppenlichtzeitschalter. Zwei Betriebsarten > Automatik oder Handbetrieb, umschaltbar über den frontseitigen Kippschalter. eingestellt werden:. Breite von 1 TE entspricht 18mm. Schließen und anschließendes Öffnen eines Kontakts in einer bestimmten Zeit. Einstellbare Einschaltdauer von 1 - 7 Minuten. Einstellung über Rändelrad in Schritten à 15 Sekunden. Durch erneutes betätigen eines Tasters kann die Zeit nachgeschaltet werden. Schalten des Treppenlichtzeitschaltuhr mit Standard- oder 230V-Leuchttastern. Vorrangiger Handbetrieb - Dauerbeleuchtung möglich. Anschlussmöglichkeit über 3- oder 4-Leiter möglich, seitlich umstellbar.
