| Montageart |
Aufputz |
| Anzahl der Reihen |
2 |
| Breite in Teilungseinheiten |
18 |
| Art der Abdeckung |
Tür |
| Ausführung Deckel |
geschlossen |
| Art der Tür |
einfach |
| Transparenter Deckel/Tür |
true |
| Signaldurchlassende Tür |
true |
| Mit Schloss |
false |
| Art der Schließung |
sonstige |
| Werkstoff des Gehäuses |
Kunststoff |
| Innentiefe |
88 mm |
| Erdungsklemmenblock |
true |
| Neutralleiterklemmenblock |
true |
| DIN-Schiene |
true |
| Mit Montageplatte |
false |
| Anbaumöglichkeit |
true |
| EMV-Ausführung |
false |
| UV-beständig |
true |
| Farbe |
grau |
| RAL-Nummer |
7035 |
| Schutzart (IP) |
IP65 |
| Höhe |
460 mm |
| Breite |
448 mm |
| Tiefe |
160 mm |

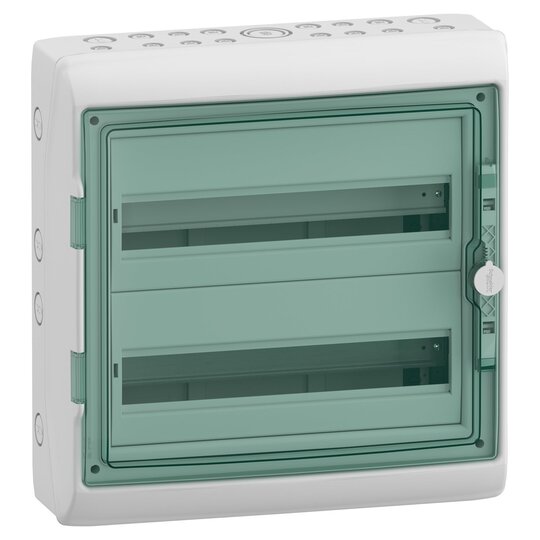

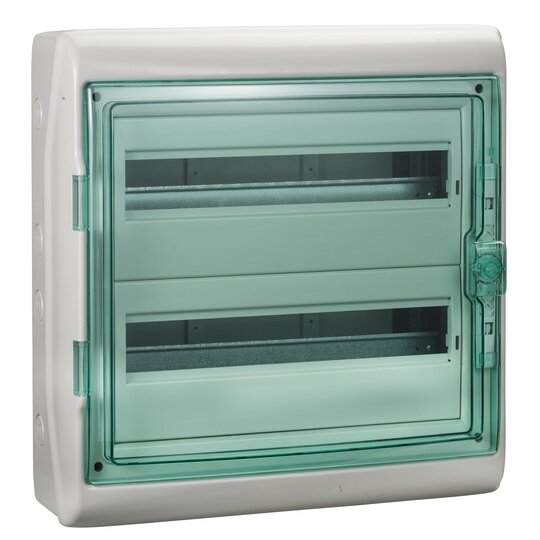

Kaedra Kleinverteiler, IP65. Abmessungen 460 x 448 x 160 mm, TE 2 x 18. Die Abschirmung der Kabel für die Zählsignale muss an dem Stützpunkt-Bausatz für Kabelabschirmungen BMX XSPxx00 angeschlossen sein, der sich unterhalb des Modulträgers mit den Zählermodulen BMX EHC 0200/0800 befindet. Schutzart IP 65, Schutzart gegen äußere mechanische Beanspruchung IK 09. Glühdrahtprüfung 650 °C. Farbton Gehäuse RAL 7035, Klappdeckel lichtgrün. Gehäuse mit PE-/N-Klemmen. Mehrere Gehäuse mittels M32-Anbaustutzen horizontal und vertikal kombinierbar. Tiefe der DIN-Schiene verstellbar, Mittenabstand zwischen 2 DIN-Schienen wahlweise auf 125, 150 oder 175 mm einstellbar (Werksvoreinstellung 150 mm).
