Schütz Bgr.2, 2pol., DC-3 und 5, 32A Hilfsschalter 22 (2NO+2NC) DC-Bet. DC 30

Hersteller-Nr. 3TC44170AC4 162761
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2721969
EAN
4011209125285
DEHA.-Nr.
1676465
eClass.-Nr.
27371018
Zolltarif-Nr.
85364190
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Spannungsart zur Betätigung DC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 2
Anschlussart Hauptstromkreis Schraubanschluss
Bemessungsbetriebsleistung bei DC-3 / DC-5 bei 440 V 9 kW
Anzahl der Hilfskontakte als Schließer 2
Anzahl der Hilfskontakte als Öffner 2
Geeignet für Reiheneinbau true

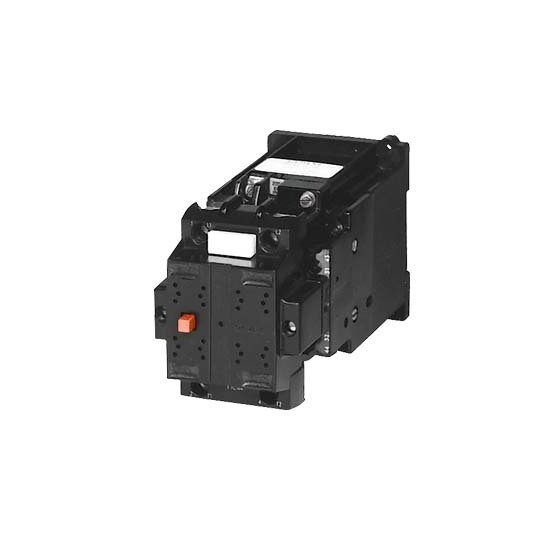

    Schütz, Baugröße 2, 2-polig, DC-3 und 5, 32A


    Hilfskontakte 22 (2 NO + 2 NC) DC 30V DC-Betätigung Schütz 3TC zum Schalten von Gleichspannung, 2-polig.


    Technische Details:



    • Große Leistung bei kompakter Bauweise

    • Hohe Kontaktzuverlässigkeit

    • Besonders hohe Schaltlebensdauer

    • Weltweit zugelassen (z.B. IEC und UL/CSA)

    • Verfügbar in AC- und DC-Betätigung, in verschiedenen Spannungen

    • Verschiedene Hilfskontakte erhältlich

    • Optionales Zubehör: Lichtbogenkammern, Magnetspulen, Überspannungsbegrenzer


    Kunden Vorteile:



    • Effizientes Schalten von Gleichspannung

    • Kompakte Bauweise spart Platz

    • Erhöhte Betriebssicherheit durch hohe Kontaktzuverlässigkeit

    • Lange Lebensdauer reduziert Wartungskosten

    • Flexibilität durch Anpassungsmöglichkeiten mit Zubehör
