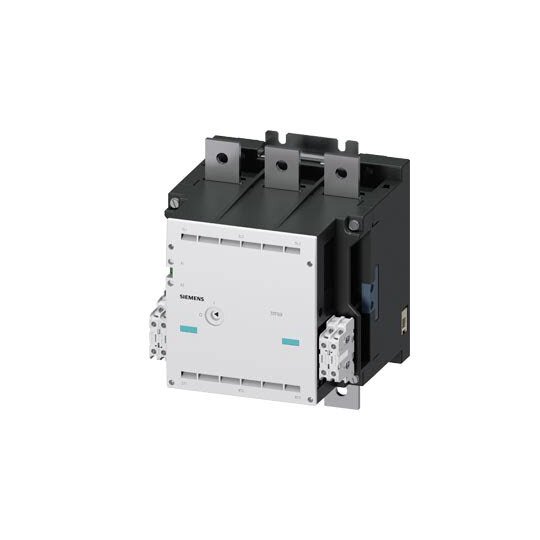

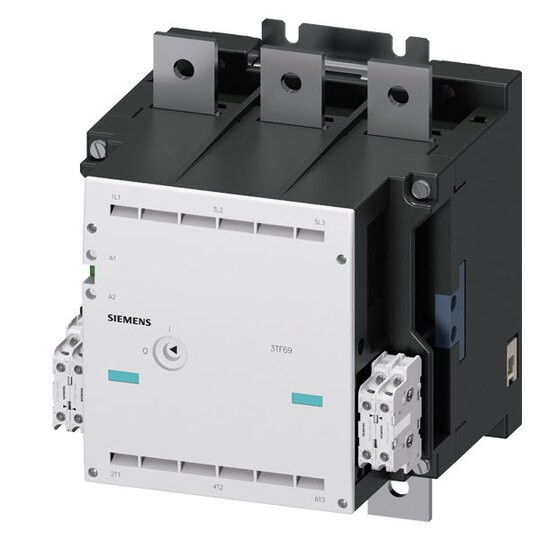

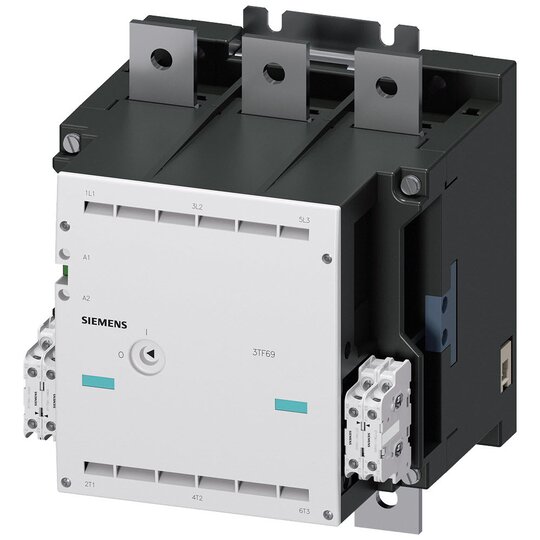

Schütz Bgr.14, 3pol., AC-3, 450kW, 400/380V (690V) (4NO+4NC) 3TF6944-0CF7

Hersteller-Nr. 3TF69440CF7 162857
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2722068
EAN
4011209044500
DEHA.-Nr.
1679053
eClass.-Nr.
27371003
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungssteuerspeisespannung Us bei AC 50 Hz 110 - 132 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 110 - 132 V
Spannungsart zur Betätigung AC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schienenanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 910 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 820 A
Bemessungsbetriebsleistung bei AC-3, 400 V 450 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 690 A
Bemessungsbetriebsleistung NEMA 514,849125 kW
Anzahl der Hilfskontakte als Schließer 4
Anzahl der Hilfskontakte als Öffner 4
Geeignet für Reiheneinbau true

    Vakuumschütz AC-3e


    Der Vakuumschütz 3TF6 ist ideal zum Schalten von Motoren und bietet höchste Leistung bei kompakter Bauweise und hoher Kontaktzuverlässigkeit.



    Technische Details:



    • Nennstrom: 630 A, 335 kW / 400 V

    • Maximaler Nennstrom: 820 A, 450 kW / 400 V

    • Ue: 690 V

    • Polzahl: 3-polig

    • Uc: 110-132 V AC (50/60 Hz)

    • Antrieb: konventionell

    • Hilfskontakte: 4 S + 4 Ö

    • Hauptstromanschluss: Schiene

    • Steuer- und Hilfsstromkreis: Schraubanschluss



    Kunden Vorteile:



    • Besonders hohe Schaltlebensdauer für häufiges Schalten im Tippbetrieb.

    • Vormontierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus.

    • Weltweite Zulassung (z.B. IEC und UL/CSA) und IE3/IE4 ready.

    • Erhältlich in zwei Baugrößen und in einem großen Leistungsbereich.

    • Vielfältiges Zubehör wie Überspannungsbegrenzer, Hilfsschalter und Klemmenabdeckungen verfügbar.
