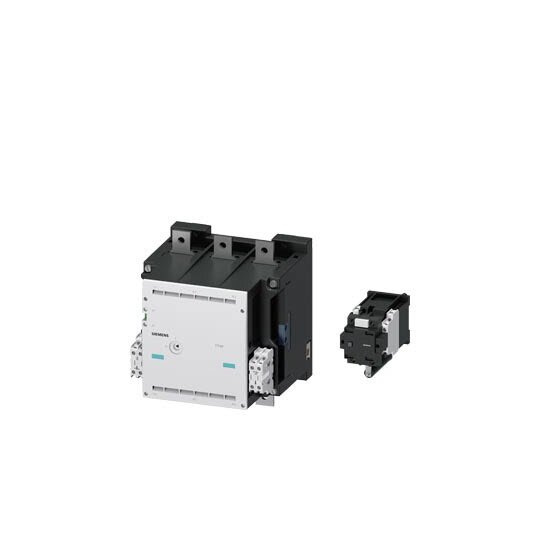

Schütz Bgr.14, 3pol., AC-3, 335kW, 400/380V (690V) (3NO+3NC) 3TC4417-4A

Hersteller-Nr. 3TF68331DB4 162834
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2722045
EAN
4011209233867
DEHA.-Nr.
1679003
eClass.-Nr.
27371003
Zolltarif-Nr.
85364190
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungssteuerspeisespannung Us bei DC 24 - 24 V
Spannungsart zur Betätigung DC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schienenanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 700 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 630 A
Bemessungsbetriebsleistung bei AC-3, 400 V 355 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 610 A
Bemessungsbetriebsleistung NEMA 389,8143375 kW
Anzahl der Hilfskontakte als Schließer 3
Anzahl der Hilfskontakte als Öffner 3
Geeignet für Reiheneinbau true

    Vakuumschütz AC-3e/AC-3 630 A, 335 kW / 400 V


    Das Vakuumschütz 3TF6 dient zum Schalten von Motoren und überzeugt durch größte Leistung bei kompakter Bauweise und hoher Kontaktzuverlässigkeit.


    Technische Details:



    • Ue: 690V

    • Uc: 24 V DC

    • 3-polig

    • Antrieb: konventionell mit Vorwiderstand und Umschaltschütz 3TC4417-4A DC-Sparschaltung

    • Hilfskontakte: 3 S + 3 Ö

    • Hauptstromkreisverbindung: Schiene

    • Steuer- und Hilfsstromkreis: Schraubanschluss

    • Vormontierte Hilfsschalter verfügbar

    • Weltweit zugelassen (z.B. IEC und UL/CSA)

    • IE3/IE4 bereit

    • Verfügbar in zwei Baugrößen und einem großen Leistungsbereich

    • Vielfältiges Zubehör erhältlich, z.B. Überspannungsbegrenzer, Hilfsschalter oder Klemmenabdeckungen


    Kunden Vorteile:



    • Hohe Kontaktzuverlässigkeit sorgt für langfristige Sicherheit und Leistung.

    • Besondere hohe Schaltlebensdauer ideal für häufiges Schalten im Tippbetrieb.

    • Vormontierte Hilfsschalter reduzieren die Komplexität des Aufbaus.

    • Kompakte Bauweise spart Platz und erleichtert die Installation.
