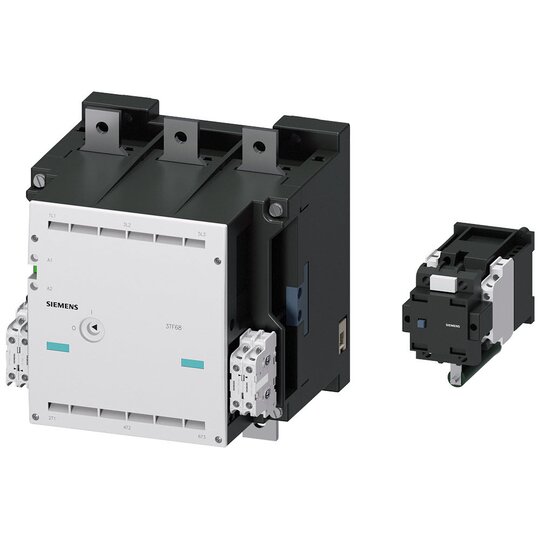

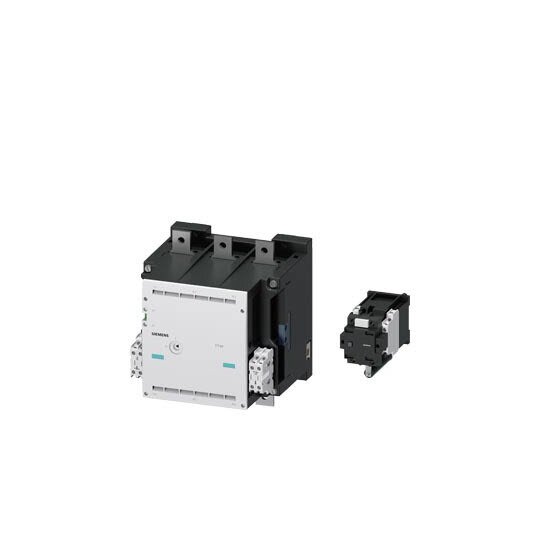

Schütz Bgr.14, 3pol., AC-3, 335kW, 400/380V (690V) (3NO+3NC) 3TC4417-4A
1 Stück

Listenpreis
Art.-Nr.
2718524
EAN
4011209152403
Hersteller-Nr.
3TF68331DP4
DEHA.-Nr.
0293735
eClass.-Nr.
27371003
Zolltarif-Nr.
85364900
Bemessungssteuerspeisespannung Us bei DC 230 - 230 V
Spannungsart zur Betätigung DC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schienenanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 700 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 630 A
Bemessungsbetriebsleistung bei AC-3, 400 V 355 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 610 A
Bemessungsbetriebsleistung NEMA 389,8143375 kW
Anzahl der Hilfskontakte als Schließer 3
Anzahl der Hilfskontakte als Öffner 3
Geeignet für Reiheneinbau true

Vakuumschütz AC-3e/AC-3 630 A, 335 kW / 400 V, Ue 690V, 3-polig, Uc: 230 V DC Antrieb: konventionell mit Vorwiderstand eingebaut mit Umschaltschütz 3TC4417-4A DC-Sparschaltung Hilfskontakte 3 S + 3 Ö Hauptstr.: Schiene Steuer- und Hilfsstromkreis: Schraubanschluss Vakuumschütz 3TF6 zum Schalten von Motoren.Die Vakuumschütze 3TF6 überzeugen durch größte Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie zeichnen sich außerdem durch eine besonders hohe Schaltlebensdauer aus. Sie sind daher besonders geeignet für häufiges Schalten im Tippbetrieb. Vormontierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.Sie sind in zwei Baugrößen, in AC- oder DC-Betätigung und in einem großen Leistungsbereich erhältlich. Im Haupstromkreis können die Geräte über Schienen angeschlossen werden.Für diese Schütze gibt es vielfältiges Zubehör, wie z.B. Überspannungsbegrenzer, Hilfsschalter oder Klemmenabdeckungen.ontacts auxiliaires et cache-bornes sont disponibles pour ces contacteurs.

3UF18 68-3F u.Schütz 3TF68 aus 2 Klemmen
Siemens 160235
Art.-Nr.
2718583
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Wandler 3UF18 68-3G und für Schützanbau
Siemens 160237
Art.-Nr.
2718585
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Varistor für DC-Sparschaltung DC24-48V
Siemens 162921
Art.-Nr.
2722134
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Varistor für DC-Sparschaltung DC127-250V
Siemens 160802
Art.-Nr.
2719179
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein

3D / BIM Objekt

Download (Stand: 10.12.2024)

Deeplink Produktseite

Download (Stand: 10.12.2024)

Explosionszeichnung

Download (Stand: 10.12.2024)

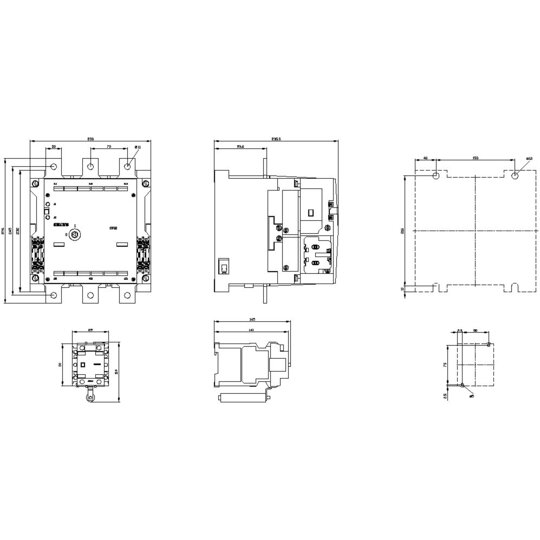

Maßzeichnung

Download (Stand: 10.12.2024)

Produktdatenblatt

Download (Stand: 10.12.2024)

Produktdatenblatt

Download (Stand: 10.12.2024)

REACH-Erklärung

Download (Stand: 10.12.2024)

RoHS-Erklärung

Download (Stand: 10.12.2024)

Schaltbild

Download (Stand: 10.12.2024)

Technische Information

Download (Stand: 10.12.2024)

Verkaufsprospekt

Download (Stand: 10.12.2024)
