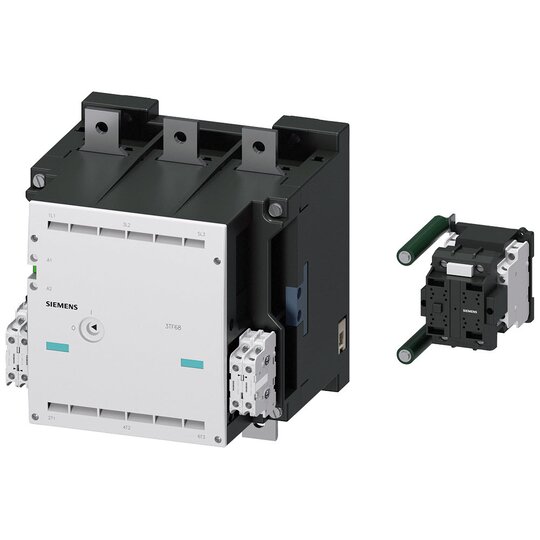

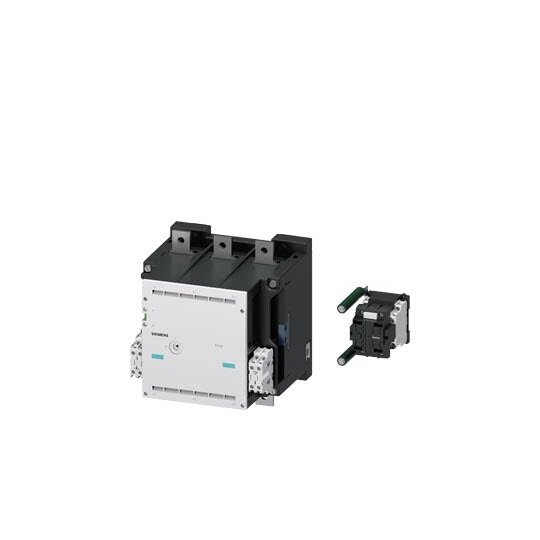

Schütz Bgr.14 3pol. AC-3 335kW, 400/380V (1000V) Hilfsschalter 33 (3NO+3NC)
Hersteller-Nr. 3TF68338QL7 162844
- Ihr Nettopreis
- Bitte einloggen
- Verpackungseinheit
- 1 Stück
- Art.-Nr.
- 2722055
- EAN
- 4011209356276
- DEHA.-Nr.
- 1679018
- eClass.-Nr.
- 27371003
- Zolltarif-Nr.
- 85364900
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 220 - 240 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 220 - 240 V |
| Spannungsart zur Betätigung | AC |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schienenanschluss |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 700 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 630 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 355 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 610 A |
| Bemessungsbetriebsleistung NEMA | 389,8143375 kW |
| Anzahl der Hilfskontakte als Schließer | 3 |
| Anzahl der Hilfskontakte als Öffner | 3 |
| Geeignet für Reiheneinbau | true |
- Nennstrom: 630 A
- Nennleistung: 335 kW / 400 V
- Spannungsbereich: Ue 1000V, Uc 220-240 V AC (50/60Hz)
- Antrieb: konventionell Brückengleichrichter mit Umschaltschütz
- Hilfskontakte: 3 S + 3 Ö
- Montage: Anschluss über Schienen im Hauptstromkreis
- Vormontierte Hilfsschalter: zur Reduktion der Komplexität
- Zulassungen: weltweit, z.B. IEC und UL/CSA
- IE3/IE4 ready
- Baugrößen: zwei Baugrößen verfügbar
- Besonders hohe Kontaktzuverlässigkeit und Schaltlebensdauer ideal für häufiges Schalten im Tippbetrieb.
- Komplexität des Aufbaus wird durch vormontierte Hilfsschalter reduziert.
- Vielfältiges Zubehör verfügbar, wie z.B. Überspannungsbegrenzer und Klemmenabdeckungen.
- Flexibel einsetzbar durch verschiedene Betätigungsarten (AC oder DC) und Leistungsbereiche.
Vakuumschütz AC-3e/AC-3 630 A
Der Vakuumschütz AC-3e/AC-3 630 A ist ein leistungsstarkes Schaltgerät zum Steuern von Motoren mit einer hohen Schaltlebensdauer und kompakten Abmessungen.
Technische Details:
Kunden Vorteile:
