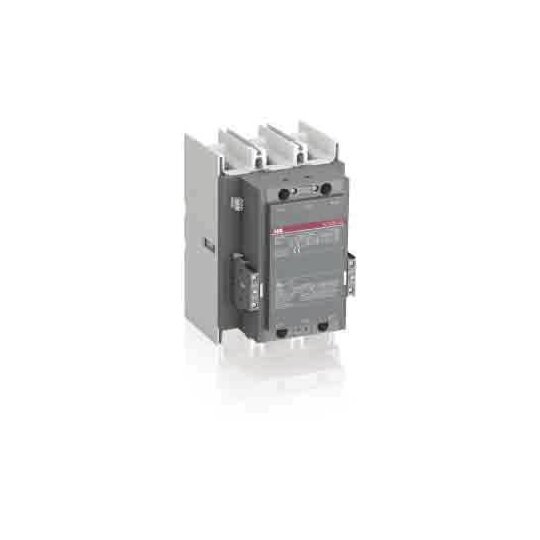

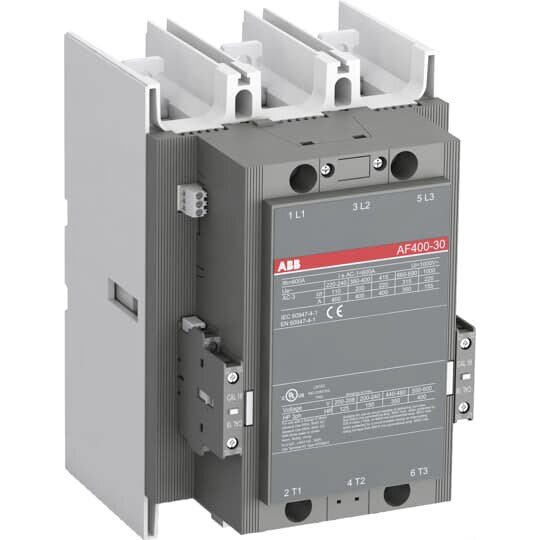

Schütz AF400-30-22 48 AF400-30-22-4 1SFL577001R6922
1 Stück

Listenpreis
Art.-Nr.
2760776
EAN
7320500217863
Hersteller-Nr.
1SFL577001R6922
DEHA.-Nr.
0706963
eClass.-Nr.
27371003
Zolltarif-Nr.
85365080
Bemessungssteuerspeisespannung Us bei AC 50 Hz 48 - 130 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 48 - 130 V
Bemessungssteuerspeisespannung Us bei DC 48 - 130 V
Spannungsart zur Betätigung AC/DC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schienenanschluss
Betriebsspannung bei AC 50 Hz 1000 - 1000 V
Betriebsspannung bei AC 60 Hz 1000 - 1000 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 600 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 400 A
Bemessungsbetriebsleistung bei AC-3, 400 V 200 kW
Bemessungsbetriebsleistung NEMA 260,995 kW
Anzahl der Hilfskontakte als Schließer 2
Anzahl der Hilfskontakte als Öffner 2
Geeignet für Reiheneinbau false
Breite 186 mm
Höhe 278 mm
Tiefe 216 mm

Schütze AF116 bis AF750 von 55 bis 400 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. AF116 bis AF370 gibt es auch in direkt aus SPS ansteuerbaren Versionen, ab AF400 ist ein SPS-Eingang standardmäßig vorhanden. AF-Schütze schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Klemmenabdeckungen, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.chütz: 3-poliges SchützBemessungsbetriebsleistung AC-3: (415 V) 220 kW, (440 V) 220 kW, (500 V) 250 kW, (690 V) 315 kW, (1000 V) 220 kW, (380/400 V) 200 kW, (220/230/240 V) 110 kWBemessungsbetriebsspannung: Hauptstromkreis 1000 VBemessungsbetriebsstrom AC-1: (1000 V, 40 °C) 600 A, (1000 V, 55 °C) 500 A, (1000 V, 70 °C) 400 A, (690 V, 40 °C) 600 A, (690 V, 55 °C) 500 A, (690 V, 70 °C) 400 ABemessungsbetriebsstrom AC-3: (415 V, 55 °C) 400 A, (440 V, 55 °C) 400 A, (500 V, 55 °C) 400 A, (690 V, 55 °C) 350 A, (1000 V, 55 °C) 155 A, (380/400 V, 55 °C) 400 A, (220/230/240 V, 55 °C) 400 ABemessungssteuerspannung: 50 Hz 48 ... 130 V, 60 Hz 48 ... 130 V, Gleichstrombetrieb 48 ... 130 V
