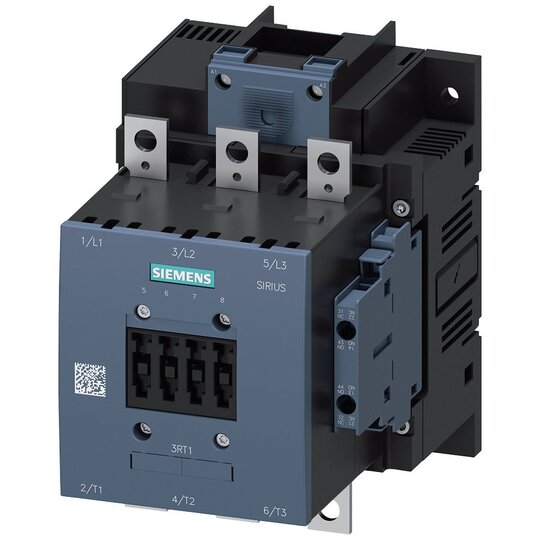

Schütz 75kW/400V/AC-3 AC DC-Betdtigung UC 42-48V Hilfskontakte 2NO+2NC

Hersteller-Nr. 3RT10556AD36 161762
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2720764
EAN
4011209507302
DEHA.-Nr.
1670544
eClass.-Nr.
27371003
Zolltarif-Nr.
85364190
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Bemessungssteuerspeisespannung Us bei AC 50 Hz 42 - 48 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 42 - 48 V
Bemessungssteuerspeisespannung Us bei DC 42 - 48 V
Spannungsart zur Betätigung AC/DC
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schienenanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 185 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 150 A
Bemessungsbetriebsleistung bei AC-3, 400 V 75 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 132 A
Bemessungsbetriebsleistung bei AC-4, 400 V 75 kW
Bemessungsbetriebsleistung NEMA 91,93734375 kW
Anzahl der Hilfskontakte als Schließer 2
Anzahl der Hilfskontakte als Öffner 2
Geeignet für Reiheneinbau true

    Leistungsschütz, AC-3e/AC-3 150 A, 75 kW / 400 V AC (50-60 Hz) / DC Uc: 42-48 V


    Der Leistungsschütz SIRIUS 3RT1 ist für das Schalten von Motoren konzipiert und bietet große Leistung bei kompakter Bauweise und hoher Kontaktzuverlässigkeit.



    Technische Details:



    • Typ: 3-polig

    • Hilfskontakte: 2 S + 2 Ö

    • Antrieb: konventionell

    • Hauptstromkreis: Schiene

    • Steuer- und Hilfsstromkreis: Schraubanschluss

    • Klimafest, weltweit zugelassen (z.B. IEC und UL/CSA)

    • IE3/IE4-ready

    • Erhältlich in verschiedenen Baugrößen und Leistungsbereichen

    • Betätigungsart: AC oder DC

    • Weitspannungsbereich und PLC-Steuereingang optional verfügbar



    Kunden Vorteile:



    • Optimale Kombination mit anderen Komponenten im Verbraucherabzweig

    • Vormontierte Hilfsschalter reduzieren die Komplexität des Aufbaus

    • Wartungsfreier und rüttelsicherer Anschluss durch Federzuganschluss

    • Vielfältiges Zubehör, wie z.B. Verdrahtungsbausätze, zur Reduzierung des Verdrahtungsaufwands

    • Einfach, effizient, immer aktuell mit dem SIRIUS Systembaukasten
