Bemessungssteuerspeisespannung Us bei AC 50 Hz | 23 - 26 V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 23 - 26 V |
Bemessungssteuerspeisespannung Us bei DC | 23 - 26 V |
Spannungsart zur Betätigung | AC/DC |
Anzahl der Schließer als Hauptkontakte | 3 |
Anschlussart Hauptstromkreis | Rahmenklemme |
Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 185 A |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 150 A |
Bemessungsbetriebsleistung bei AC-3, 400 V | 75 kW |
Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 132 A |
Bemessungsbetriebsleistung bei AC-4, 400 V | 75 kW |
Bemessungsbetriebsleistung NEMA | 91,93734375 kW |
Anzahl der Hilfskontakte als Schließer | 2 |
Anzahl der Hilfskontakte als Öffner | 2 |
Geeignet für Reiheneinbau | true |

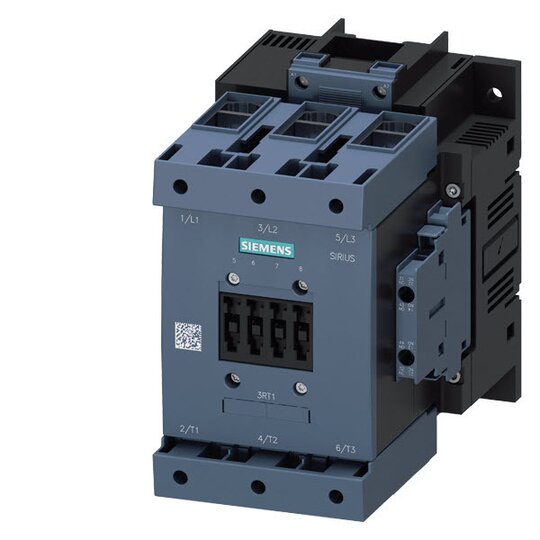

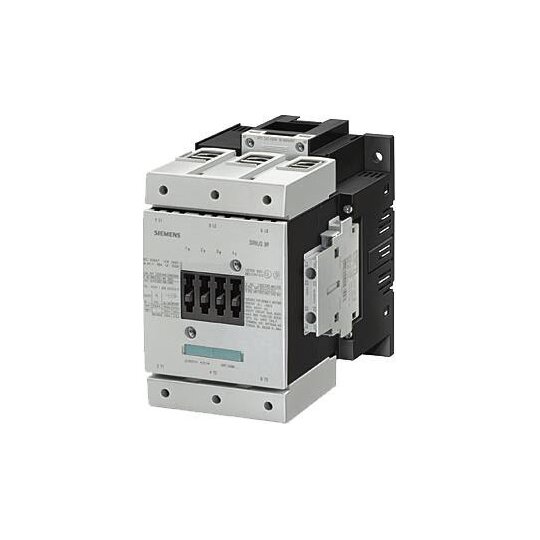

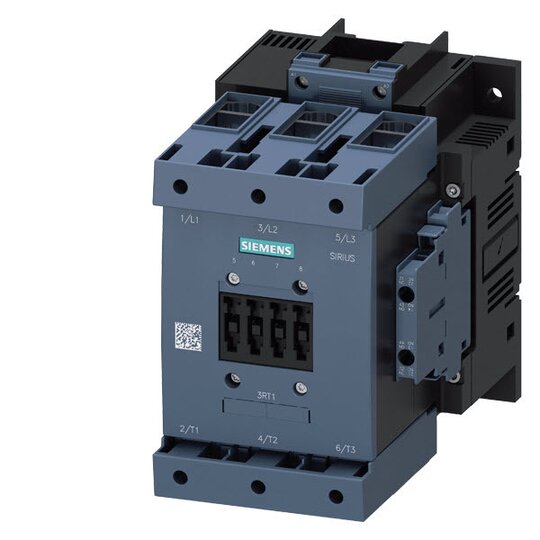

Leistungsschütz, AC-3 150 A, 75 kW / 400 V AC (50-60 Hz) / DC-Betätigung AC/DC 23-26 V Hilfskontakte 2 NO + 2 NC 3-polig, Baugröße S6 mit Rahmenklemme Leistungsschütz SIRIUS 3RT1 zum Schalten von Motoren.Die Schütze 3RT1 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Die Schütze bieten für jede Anwendung die passende Anbindung an die Steuerung (direkt oder über PLC-Eingang). Vormontierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die Schütze 3RT1 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich erhältlich. Sie können mit AC oder DC betätigt werden, einige Varianten besitzen einen Weitspannungsbereich und einen PLC-Steuereingang. Im Haupstromkreis können die Geräte über Schienen oder Rahmenklemmen angeschlossen werden. Für den Hilfs- und Steuerstromkreis sind sie auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss erhältlich.Für diese Schütze gibt es vielfältiges Zubehör, wie z.B. Verdrahtungsbausätze, die den Verdrahtungsaufwand erheblich reduzieren, Hilfsschalter oder Klemmenabdeckungen.Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
