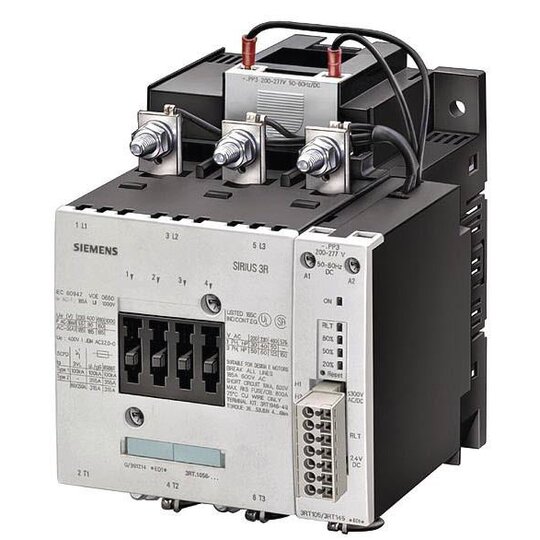

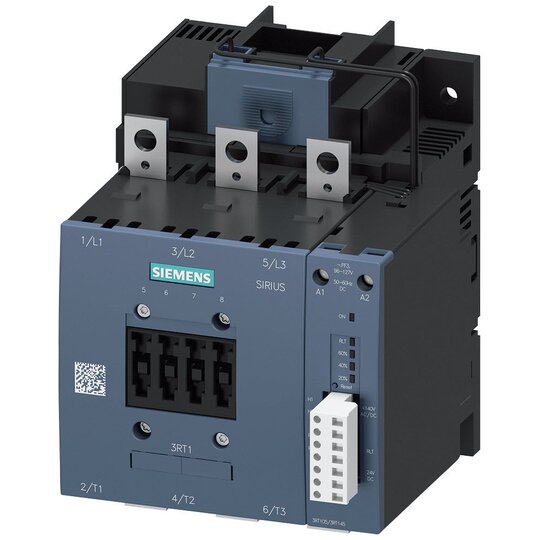

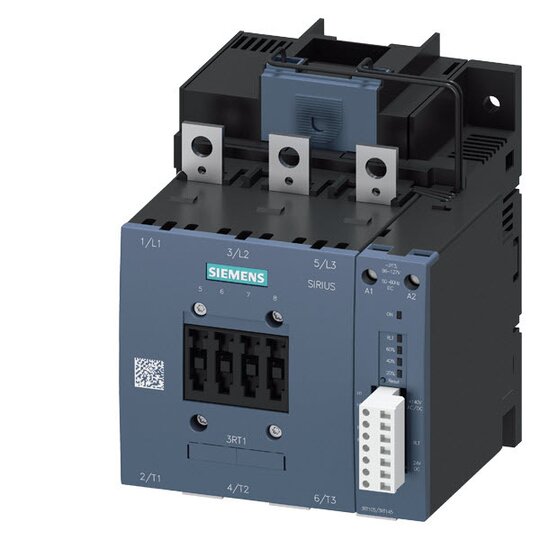

Schütz 55kW/400V/AC-3 AC DC-Betdtigung UC 96-127V Hilfskontakte 1NO+1NC

Hersteller-Nr. 3RT10546PF35 161736
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2720734
EAN
4011209510494
DEHA.-Nr.
1670526
eClass.-Nr.
27371003
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Bemessungssteuerspeisespannung Us bei AC 50 Hz 96 - 127 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 96 - 127 V
Bemessungssteuerspeisespannung Us bei DC 96 - 127 V
Spannungsart zur Betätigung AC/DC
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schienenanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 160 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 115 A
Bemessungsbetriebsleistung bei AC-3, 400 V 55 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 97 A
Bemessungsbetriebsleistung bei AC-4, 400 V 55 kW
Bemessungsbetriebsleistung NEMA 73,549875 kW
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Geeignet für Reiheneinbau true

    Leistungsschütz SIRIUS 3RT1


    Der Leistungsschütz SIRIUS 3RT1 ist für das Schalten von Motoren konzipiert und bietet große Leistung in kompakter Bauweise.



    Technische Details:



    • AC-3e/AC-3 115 A, 55 kW / 400 V

    • AC (50-60 Hz) / DC Uc: 96-127 V SPS Eingang 24 V DC 3-polig

    • Hilfskontakte: 1 S + 1 Ö

    • Antrieb: elektronisch

    • Hauptstr.: Schiene

    • Steuer- und Hilfstromkreis: Schraubanschluss

    • Restlebensdauermeldung

    • Klimafest, weltweit zugelassen (z.B. IEC und UL/CSA)

    • IE3/IE4 ready

    • Vielfältige Kombinationsmöglichkeiten mit anderen Komponenten



    Kunden Vorteile:



    • Vormontierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus.

    • Schneller, wartungsfreier und rüttelsicherer Anschluss durch Federzuganschluss.

    • Vielseitiges Zubehör, wie Verdrahtungsbausätze, erleichtert die Installation.

    • Passende Anbindung an die Steuerung (direkt oder über PLC-Eingang) für jede Anwendung.

    • Erhältlich in verschiedenen Baugrößen und einem großen Leistungsbereich.
