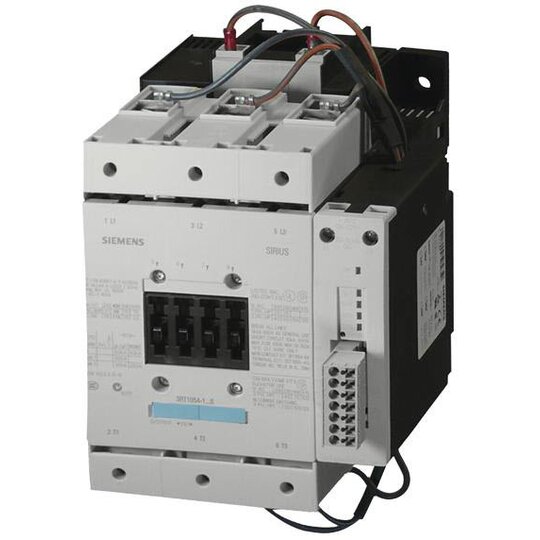

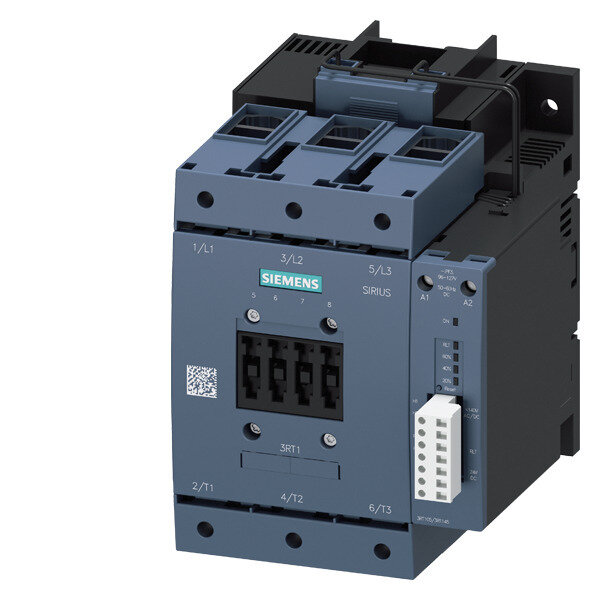

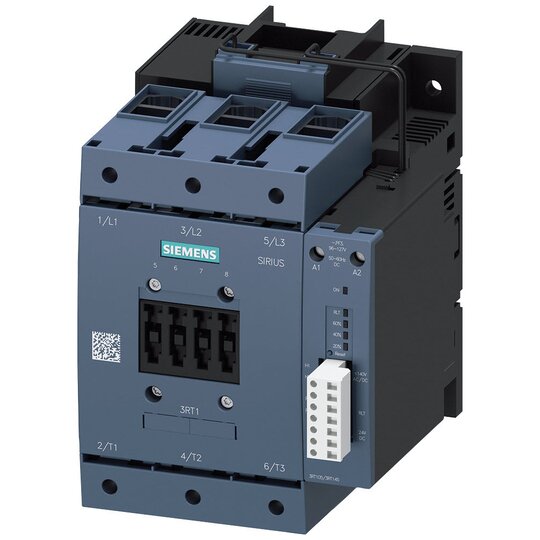

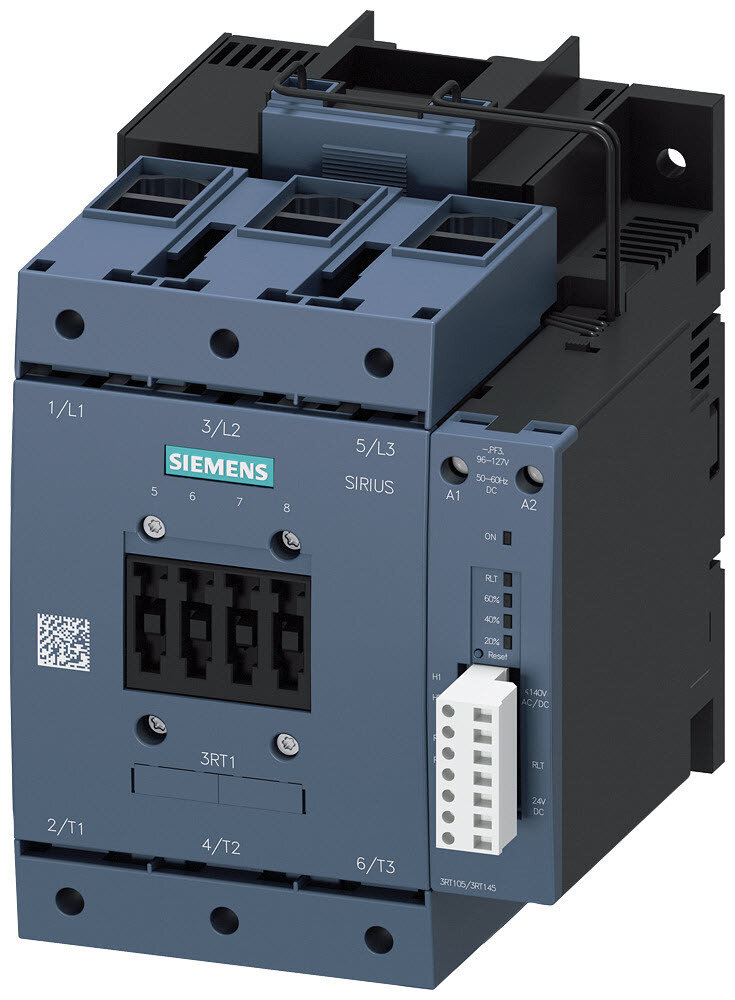

Schütz 55kW/400V/AC-3 AC DC-Betdtigung UC 96-127V Hilfskontakte 1NO+1NC

Hersteller-Nr. 3RT10541PF35 161680
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2720674
EAN
4011209510463
DEHA.-Nr.
1670479
eClass.-Nr.
27371003
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Bemessungssteuerspeisespannung Us bei AC 50 Hz 96 - 127 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 96 - 127 V
Bemessungssteuerspeisespannung Us bei DC 96 - 127 V
Spannungsart zur Betätigung AC/DC
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Rahmenklemme
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 160 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 115 A
Bemessungsbetriebsleistung bei AC-3, 400 V 55 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 97 A
Bemessungsbetriebsleistung bei AC-4, 400 V 55 kW
Bemessungsbetriebsleistung NEMA 73,549875 kW
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Geeignet für Reiheneinbau true

    Leistungsschütz, AC-3e/AC-3 115 A


    Der Leistungsschütz SIRIUS 3RT1 dient zum Schalten von Motoren und bietet hohe Leistung bei kompakter Bauweise und hoher Kontaktzuverlässigkeit.



    Technische Details:



    • Leistung: 55 kW / 400 V

    • Anwendung: AC-3e/AC-3

    • Stromstärke: 115 A

    • Spannungsspektrum: 96-127 V DC

    • Steuerung: SPS Eingang 24 V DC

    • Hauptstromkreisanschluss: Rahmenklemme

    • Hilfskontakte: 1 S + 1 Ö

    • Schraubanschluss für Steuer- und Hilfstromkreis

    • Restlebensdauermeldung

    • Klimafest und weltweit zugelassen (z.B. IEC und UL/CSA)

    • IE3/IE4 ready

    • Optionale Federzuganschlüsse für einfachen, wartungsfreien Anschluss



    Kunden Vorteile:



    • Vielseitige Kombinierbarkeit mit anderen Komponenten im Verbraucherabzweig.

    • Vormontierte Hilfsschalter reduzieren die Komplexität des Aufbaus.

    • Erhältlich in verschiedenen Baugrößen und Leistungsbereichen.

    • Flexibles Einsatzgebiet dank AC oder DC Betätigung und Weitspannungsbereich.

    • Effiziente Verdrahtung durch verfügbares Zubehör wie Verdrahtungsbausätze.

    • Einfach, effizient und immer aktuell durch das SIRIUS Systembaukastens.
